Панели серии ЩО70 предназначены для комплектования распределительных щитов напряжением 0,4 кВ трехфазного переменного тока частотой 50 Гц,
Номинальное напряжение, кВ
|
0,4 |
Число отходящих линий
|
1, 2, 4 или 6 |
Номинальный ток вводных панелей, А
|
до 4000 |
Номинальный ток отходящих линий, А
|
100, 250, 400, 630 или 1000 |
Электродинамическая стойкость, кА
|
25 |
Масса, кг
|
90 |
Панели щитов ЩО 70 — конструкция, особенности применения и эксплуатации
Чтобы собрать все необходимое электронное оборудование, а также все электрические провода используют панели щитов ЩО 70. Данная установка предназначена для подключения электрических магистралей с напряжением до 1000В. Частота потока не должна превышать 50 Гц. Данная панель может комплектоваться, как отдельно, так и с целым рядом панелей.
Конструкция щита ЩО 70
ЩО 70 изготавливается из прессованных металлических конструкций. Наша компания использует специальные сплавы, которые характеризируется высокой прочностью и долговечностью. Используя специальное оборудование с лазером, которое с высокой точностью обрезает отдельные части корпуса щита. Затем металлические детали подвергаются формовке. Все панели щитов ЩО 70 купить можно с размещением специальных креплений. Каждый клиент может внести изменения и приобрести панель нужной формы.
Данная панель изготавливается из двух частей: корпуса и дверцы. Корпус предназначен для размещения в нем всего необходимого оборудования. Для подводки провод проделываются специальные заводские отверстия. Их количество и диаметр можно оформить индивидуально. Однако существуют стандартные модели, детально узнать о которых можно у менеджера нашей компании. Также можно заказать панель щитов с уже встроенным оборудованием. Для этого нужно уточнить желаемые узлы и наши специалисты проведут профессиональное подключение.
Дверцы панели могут быть, как сплошные, так и с отверстиями. На обратную сторону дверцы размещают специальное вычислительное оборудование. С помощью данных отверстий можно просмотреть полезные данные без необходимости открывать переднюю крышку панели.
Эксплуатация панели щитов
Данный щиток предназначен для размещения в различных производственных предприятиях и цехах. Он не способен эксплуатироваться во взрывоопасной среде или с воздухом, в котором содержится воздух и другие частицы. Стоит отметить, что данное оборудование не защищает внутренние узлы от воздействия пыли.
ЩО 70 способен выполнять свои основные предназначения при температуре от минус 25 до 40-а градусов Цельсия. Также панель не рекомендуется использоваться во влажной среде. Максимальная влажность воздуха не должна превышать 75%. При попадании воды или другой жидкости, оборудование необходимо немедленно отключить.
Назначение
Панели распределительные серии ЩО-70 У3 предназначены для комплектования щитов распределительных устройств трехфазного переменного тока напряжением 380/220 В частотой 50 Гц для сетей с глухозаземленной или изолированной нейтралью. Панели устанавливаются в электропомещениях и служат для приема, распределения электроэнергии и защиты от перегрузки и токов короткого замыкания отходящих линий.
Щиты распределительных устройств комплектуются из вводных, линейных, секционных, вводно-линейных панелей одностороннего обслуживания, а также панелей с аппаратурой АВР и панелей диспетчерского управления уличным освещением.
Конструкция

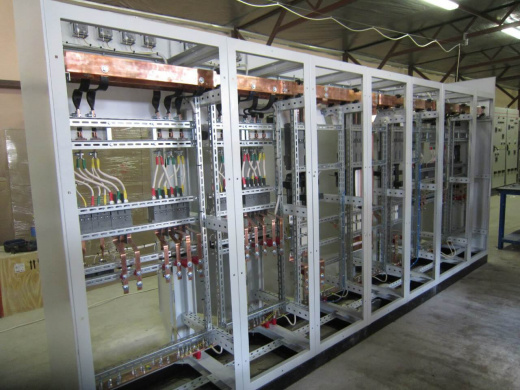

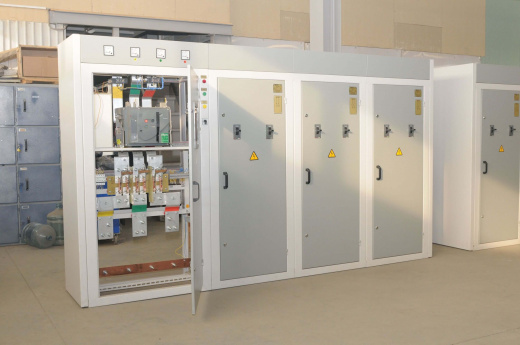

Панели ЩО-70 представляют собой сварной каркас с дверью, закрывающейся на замки. Внутри каркаса панели ЩО-70 на кронштейнах располагается рама с установленной на ней аппаратурой, управление которой осуществляется устройствами, которые устанавливаются на передних стойках каркаса (управление автоматическими выключателями линейных панелей осуществляется через окна в двери).
Для крепления сборных шин в верхней части панели устанавливается кронштейн с изоляторами. С фасада в верхней части панели устанавливается приборная панель, которая одновременно служит ограждением сборных шин. Для крепления подходящих кабелей и проводов предусмотрен перфорированный уголок, приваренный к нижнему поясу каркаса. Сборка панелей марки ЩО-70 в щит производится болтовыми соединениями через отверстия в стойках панелей.
Вводные панели
Вводные панели ЩО-70 предназначены для подачи напряжения на распределительное устройство с трансформатора или трансформаторной подстанции.
На панелях установлена коммутационная и защитная аппаратура ввода с тремя трансформаторами тока, тремя амперметрами и одним вольтметром, а также может быть установлен трансформатор тока на нулевом выводе от силового трансформатора для защиты от замыканий на землю.
Вводы осуществляются рубильниками или автоматическими выключателями. Для панелей с автоматическими выключателями используются выключатели типа ВА5З или ВА55. Между вводным автоматическим выключателем и сборными шинами распределительного устройства устанавливаются выключатели-разъединители (рубильники). Трансформаторы тока в этих панелях для удобства обслуживания расположены между выключателем и разъединителем. Между вводом и автоматическим выключателем разъединителей нет, так как при ремонте выключателя силовой трансформатор может быть отключен со стороны высшего напряжения.
Панели с рубильниками комплектуются рубильниками на 600 А с предохранителями и на 1000 А без предохранителей. Панели предусматривают кабельные и шинные вводы. Вводные панели могут комплектоваться щитком учета со счетчиками активной и реактивной энергии при указании в опросном листе.
Линейные панели
Назначение линейных панелей ЩО-70 - обеспечивать коммутацию и защиту отходящих линий. Одна линейная панель может обеспечивать работу до шести отходящих линий. На панелях отходящих линий устанавливаются коммутационная защитная аппаратура, а также трансформатор тока и амперметр в одну из фаз отходящих линий.
Панели изготавливаются с рубильниками и предохранителями или с автоматическими выключателями.
В панелях с рубильниками устанавливаются рубильники с предохранителями на 100, 250, 400 и 630 А. В панелях ЩO-70 с автоматическими выключателями — выключатели на номинальный ток 100, 250, 630, 1000 А стационарные, с ручным приводом, а также серии ВА55, ВА53 с электромагнитным приводом на номинальный ток 1000 А.
Панели с автоматическими выключателями выполняются как с разъединителем между сборными шинами и выключателем (для производства ремонтных работ), так и без него.
Секционные панели и панели АВР
Секционные панели используются только в распределительных устройствах двухтрансформаторных подстанций. Коммутирующее устройство (рубильник, автоматический выключатель, система АВР), установленное в секционной панели, в случае выхода из строя или вывода в ремонт одного из силовых трансформаторов, должно подключить вторую секцию ко второму трансформатору.
Секционные панели могут быть выполнены как на рубильниках, так и на автоматических выключателях. На рубильниках выполняются панели на токи 600 и 1000 А.
Управление рубильниками секционных панелей осуществляется центральным рычажным приводом с фасадной стороны панели. На автоматических выключателях выполняются панели на 400, 630, 1000, 1600 и 2000 А.
В секционных панелях с автоматическими выключателями установлены разъединители как со стороны первой, так и со стороны второй секции шин.
Панели автоматического ввода резерва (АВР) предназначены для двухтрансформаторных подстанций в которых необходимо предусмотреть автоматическое включение резерва. Панели АВР могут комплектоваться схемами управления построенных как на электромеханических реле, так и на микропроцессорных блоках.
Панели вводно-линейные и вводно-секционные
На вводно-линейных панелях установлена аппаратура ввода, распределения электроэнергии аппаратура защиты, измерительные приборы.
На вводе устанавливаются рубильники на 600 А с предохранителями или на 1000 А без предохранителей. На отходящих линиях устанавливаются рубильники с предохранителями на 100, 250 и 400 А.
Вводно-секционные панели являются комбинацией вводных и секционной панелей и изготавливаются как для кабельного, так и для шинного ввода.
На вводах устанавливаются рубильники и предохранители на номинальный ток 630 А, а в качестве секционного выключателя используется рубильник с центральным приводом на 630 А. На панели также устанавливаются трансформаторы тока и измерительные приборы.
Панель укомплектована аппаратурой управления, распределения, учета электроэнергии и защиты линий уличного освещения от перегрузок и токов короткого замыкания.
Условия эксплуатации
- климатическое исполнение - У, категория размещения - 3 по ГОСТ 15150;
- высота над уровнем моря - не более 1000 м;
- температура окружающего воздуха от -40°С до +40°С;
- относительная влажность воздуха - не более 80% при температуре +20°С;
- окружающая среда - невзрывоопасная, не содержащая агрессивных газов и паров, а также производственной пыли в концентрациях, разрушающих металл и изоляцию или нарушающих работу панелей;
- рабочее положение - вертикальное, допускается отклонение от рабочего положения на 5° в любую сторону;
- панели не предназначены для работы в условиях тряски, вибрации, ударов.
Условное обозначение
Условное обозначение распределительной панели ЩО-70-X-NN У3:
- ЩО – панель распределительного щита одностороннего обслуживания;
- 70 – год разработки;
- X – электродинамическая стойкость (1 - 30 кА, 2 - 50 кА, 3 - 80 кА, 4 - 110 кА);
- NN – номер схемы (1-87);
- У3 – климатическое исполнение и категория размещения.
