Щиты этажные ЩЭ предназначены для приема, распределения и учета электроэнергии напряжением 220 В
Номинальное напряжение изоляции, B
|
660 |
Номинальное напряжение, В
|
380/220 |
Номинальная частота, Гц
|
50 |
Климатическое исполнение и категория размещения по ГОСТ 15150
|
УХЛ4 |
Вид системы заземления
|
TN-C (TN-S, TN-C-S) |
Степень защиты по ГОСТ 14254
|
IP31 |
Предельная коммутационная способность автоматических выключателей, не менее, кА
|
3 |
Сечение проводников стояка – фазных, мм2
|
10-70 |
Сечение проводников стояка – фазных – N и PE, мм2
|
10-35 |
Номинальный ток вводных аппаратов квартир, А
|
16, 25, 40 |
Номинальный ток защитных аппаратов групповых цепей, А
|
16, 25, 40 |
Номинальный ток защитного аппарата стояка, А
|
100 |
Корпус
|
ESB, DKC, IEK, EKF, Метел, КЭАЗ |
Количество квартир
|
от 1 до 20 |
Занимаетесь строительством или реконструкцией зданий? Планируете закупить для комплектации многоквартирных домов щиты этажные серии ЩЭ?
Станьте заказчиком московской производственной компании «Electros.pro». При нашем участии Вы сможете в сжатый период купить различное электрощитовое оборудование, в том числе недорого заказать щиты этажные серии ЩЭ, сформировав без переплаты запасы по комплектующим данного вида.
Щиты учетно-распределительные этажные серии ЩЭ: что важно знать на момент формирования заказа
Оборудование данного типа предназначено для приема, перераспределения и учета э/энергии напряжением 220 В, эффективной защиты при коротких замыканиях, перегрузках линий квартир.
Конструкций щитов предусмотрено наличие трех отсеков, в том числе:
- абонентского, в котором размещаются устройства защиты вводов и отходящих линий на квартиры;
- учетного отсека, в котором монтируются электрические счетчики и устройство для отключения электроподачи на стояк лестничного марша;
- слаботочный отсек, где размещаются устройства радиотрансляционной, телефонной, телевизионной сетей.
- абонентский отсек, в котором устанавливаются аппараты защиты вводов и отходящих линий в квартиры;
- отсек учета, в котором устанавливаются однофазные электрические счетчики и аппарат для отключения лестничного стояка;
- слаботочный отсек для размещения устройств телефонной, радиотрансляционной и телевизионной сетей.
- номинальное значение климатических факторов внешней среды по ГОСТ 15150-69;
- температура окружающего воздуха от +1 до +350 С;
- относительная влажность не более 80% при +250 С;
- окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в количестве, нарушающих работу щитка;
- высота над уровнем моря – не более 2000 м.
- щиток;
- счетчик (по требованию заказчика);
- ключ замка двери – 2 шт;
- эксплуатационная документация;
- сертификат соответствия.
- Установить щиток в нише и закрепить его.
- Присоединить зачищенные жилы отходящих кабелей согласно схеме электрической подключения, нулевые рабочие проводники подключить к изолированной шине N, а защитные к неизолированной шине РЕ.
- ВНИМАНИЕ! При использовании щитка в системах TN-S или TN-C-S (нулевой рабочий и защитный проводники работают раздельно) перемычку между шинами N и РЕ демонтировать.
- Заземлить корпус щитка.

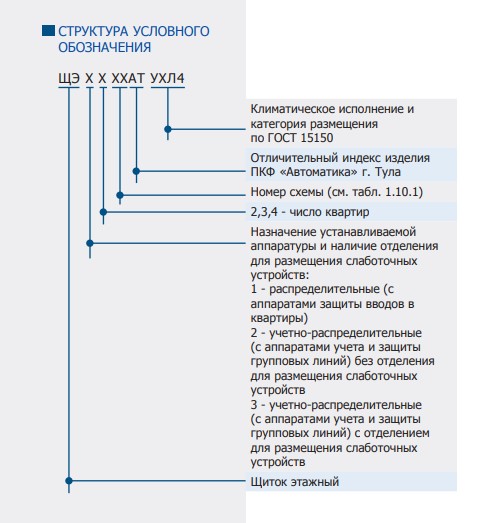

- типоисполнение щитка согласно структуре условного обозначения и в соответствии с табл. 1.10.1;
- типоисполнение и характеристику срабатывания расцепителей выключателей на отходящих линиях, их количество;
- при необходимости указать тип счетчика.
- ЩЭ3404АТ УХЛ4.
- Ввод ВА47-29-25С-40А.
- Счетчик ЦЭ6807Б.
- Распределение: ВА47-29-14С 16А - 2 шт.
- ВА47-29-14С 25А - 1 шт.
Щиты серии ЩЭ крепятся в специальных нишах в подъездах. Ввод в щит линии электропитания осуществляется без разреза магистрали 380/220 В.
Наше предложение
Компания «Electros.pro» в числе прочих направлений и услуг предлагает своим заказчикам к реализации в оптово-розничных объемах качественные щиты этажные серии ЩЭ.
Предоставляем клиентам разные способы оплаты за товары, производим доставку заказов, на приобретенные щиты даем гарантию. В случае обнаружения брака предусмотрен возврат, обмен товаров. При крупных заказах, постоянным клиентам предоставляем выгодные скидки.
Предлагаемые нами щиты учетно-распределительные соответствуют нормативным требованиям отрасли, отличаются надежным исполнением, удобством, простотой монтажа, конкурентной стоимостью.
Ведете поиски электрощитов серии ЩЭ? Хотите избежать лишних трат и получить точно к сроку свой заказ?
Электрооборудование от торгово-производственной компании «Electros.pro» - Ваш грамотный выбор качественных товаров и непосредственно поставщика.

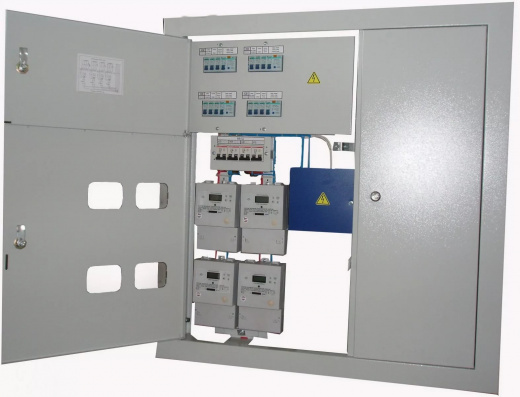

Основные сведения об изделии
Щитки этажные серии ЩЭ предназначены для приема, распределения и учета электроэнергии напряжением 220 В, а также для защиты линий квартир при перегрузках и коротких замыканиях.
Конструкция учетно-распределительных щитков предусматривает наличие 3-х отсеков:
Щитки устанавливаются в специальной нише. Ввод линии электропитания в щиток производится без разрезания магистрали 380/220 В.
Условия эксплуатации
Щиток должен эксплуатироваться в следующих условиях:
Конструкция
Щиток состоит из металлического корпуса с дверями, в котором устанавливаются в зависимости от типоисполнения щитка автоматические выключатели защиты вводов в квартиры и отходящих групповых цепей, однофазные счетчики учета электроэнергии. Щиток оборудован шиной N для подключения нулевых рабочих проводников, которая изолирована от корпуса щитка, и шиной РЕ для подключения защитных проводников, которая электрически связана с металлоконструкцией щитка. Ввод линии электропитания в щиток производится без разрезания магистрали 380/220В. Щиток устанавливается в специальной нише.
Комплект поставки
В комплект поставки входят:
Транспортирование и хранение
Щиток упаковывается в коробку из трехслойного гофрированного картона.
Щитки транспортируются в заводской упаковке в закрытых транспортных средствах.
Допускается транспортировка без заводской упаковки при условии обеспечения защиты от атмосферных осадков и исключения механических повреждений.
Счетчики транспортируются в упаковке завода-изготовителя этих приборов. Их монтаж производит потребитель на месте установки устройств.
Условия транспортирования щитков в части воздействия климатических факторов внешней среды аналогичны условиям хранения 5 по ГОСТ15150, в части воздействия механических факторов при транспортировании - С по ГОСТ 23216.
Условия хранения устройств в части воздействия климатических факторов внешней среды - 2 по ГОСТ 15150 на допустимый срок сохраняемости до ввода в эксплуатацию не более 2 лет.
Размещение и монтаж
Гарантия изготовителя
Изготовитель гарантирует соответствие щитков требованиям ГОСТ Р 51628 при соблюдении потребителем условий хранения, транспортирования, монтажа и эксплуатации. Гарантийный срок эксплуатации – 2 года со дня ввода щитка в эксплуатацию и не более 2 лет и 6 месяцев со дня отгрузки его с предприятия-изготовителя.
Формулировка заказа
При заказе изделий необходимо указать:
Примеры записи щитков при оформлении заказа:
Щиток этажный ЩЭ утопленного исполнения на 4 квартиры с вводным автоматическим выключателем ВА47-29-24С-40А, со счетчиком ЦЭ6807Б, с выключателями распределения (на отходящих линиях) ВА47-29-14С 16А – 2 шт, 25А – 1 шт, без автоматического выключателя для отключения стояка.
