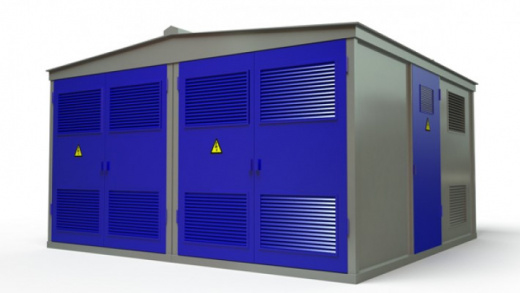

Комплектные трансформаторные подстанции (КТП)

Под КТП (комплектными трансформаторными подстанциями) понимают многофункциональные установки (включающие трансформаторы, распределительные приборы, комплектные узлы и другое дополнительное оборудование), выполняющие функции бесперебойной беспрерывной подачи электричества на разные объекты. Кроме того, КТП могут выполнять учет электроэнергии и предохранять э/сети от аварийных ситуаций – перегрузок, короткого замыкания и пр.

Подстанции, в зависимости от задействованного типа силового трансформатора, могут способствовать, как понижению, так и на повышение электрической энергии.

Нужна, выполненная на заказ «под ключ» комплектная трансформаторная подстанция? Ищете надежного производителя энергетического оборудования?

Изучите возможности, условия сотрудничества от производственной компании «Electros.pro». При нашем содействии Вы сможете в короткие сроки по доступной стоимости приобрести КТП необходимого исполнения и тех. параметров.

Выгодное предложение

Московская производственная компания «Electros.pro», имея серьезный опыт работы, большой объем успешно выполненных заказов в сфере электроэнергетики, в числе прочих услуг предлагает комплексные решения, связанные с выполнением под заказ КТП.

Проектируем под требования заказчиков подстанции, подбираем, закупаем необходимые комплектующие от проверенных производителей, осуществляем быструю сборку оборудования, оперативную доставку его к месту назначения, монтаж, пуско-наладку.

Предлагаемые нами комплектные трансформаторные подстанции к изготовлению помимо стоимости отличаются рядом характеристик, в том числе:

• Конструкционным исполнением.
• Типом эл. схемы со стороны ВН.
• Количеством задействованных силовых трансформаторов, их типом, мощностью.
• Видом шин в РУНН.
• Типом ввода со стороны, как высокого, так и низкого напряжений.
• Способом исполнения нейтрали РУНН.
• Типом монтажа автовыключателей.
• Назначением шкафов РУНН.
• Взаимным расположением узлов и пр.

Принимаем заказы от федеральных, муниципальных структур, коммерческих организаций всех регионов России. Гарантируем строгое соблюдение сроков исполнения заказов. Работаем с соблюдением всех базовых нормативов отрасли, предоставляем заказчикам необходимые сертификаты и допуски СРО, на выполненный объем предоставляем длительную гарантию.

Получаемые преимущества

Сотрудничая с нами, заказчики могут претендовать на ряд преимуществ:

• полный комплекс услуг;
• бесплатные консультации от опытных инженеров, помощь в подборе комплектации оборудования;
• быструю обработку заказов и выставление коммерческих предложений;
• оперативное согласование на этапе принятия решения всех ключевых моментов предстоящего проекта;
• помощь в организации доставки КТП на объект;
• монтаж, пуско-наладку оборудования;
• сервисное обслуживание;
• строгое соблюдение сроков заказов;
• обоснованные цены.

Проектируемое и выпускаемое нами оборудование характеризуется высокой степенью надежности, длительным сроком эксплуатации, отличной ремонтопригодностью.

Нужна комплектная трансформаторная подстанция?

Разместите у нас заказ и получите персональное предложение.

Мы гарантируем, что сотрудничая с нами, Вы будете довольны профессионализмом нашей команды специалистов, качеством приобретенной комплектной трансформаторной подстанции, ее стоимостью, а также в целом серьезным подходом компании к поставленным задачам.

Декларация о соответствии: РОСС RU.МВ02.Д00445,

Сертификат соответствия: ССВЭ RU. М064.Н.01946

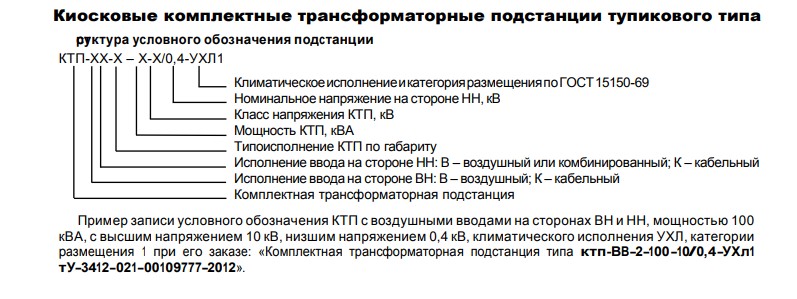

Конструктивные и технологические особенности КТП киоскового типа

Корпус КТП

Корпус КТП представляет собой сборно-сварную конструкцию, стенки и двери выполнены из листа 2,0мм.

Каркас КТП является несущими выдерживает самые жесткие динамические воздействия, что подтверждено сертификационными испытаниями. Проходной шкаф воздушного ввода выполнен из листа 2,5 мм,имеет фланцевое соединение с КТП и исключает попадание влаги внутрь КТП. Высоковольтный ввод обеспечивает степень защиты оболочки IP34.

На вводе имеется кронштейн для установки разрядников или ограничителей перенапряжения 6-10 кВ (комплектуется с КТПН). Окраска всех узлов и деталей КТП выполняется на современном европейском оборудовании - в камере электростатического окрашивания Wagner(Германия). Предварительно металл проходит специальную обработку поверхности, обеспечивающую наиболее качественное покрытие. КТП комплектуется подробной инструкцией по монтажу и руководством по эксплуатации. КТП поставляется законченным комплектом с готовностью к работе на 95%.КТП изготовлена с соблюдением ПУЭ, ГОСТ14695, ТУ-3412-021-00109777.

Отсек распределительного трансформатора

Конструкция КТП разработана таким образом, что уровень масла просматривается без снятия напряжения.

Отсек рУ 6(10) кВ

Блокировки

В КТП имеются все виды блокировок согласно ПУЭ п.4.2.27.

Отсек рУ 0,4 кВ

В качестве вводного устройства в РУ 0,4кВ устанавливаются автоматические выключатели серии ВА с номинальным током до 1600А, либо блоки рубильник-предохранитель с номинальным током до 630А.

Разводка на стороне НН КТП выполнена твердой алюминиевой шиной, материал АД31т, рекомендованный ГОСТом для разъемных соединений. Все контактные соединения покрываются медью на установке ДИМЕТ. Толщина покрытия составляет 8-12 микрон, что позволяет в разы снизить переходное сопротивление контактов. Сечение шин соответствует мощности силового трансформатора. По требованию заказчика ошиновка может быть изготовлена с расчетом на перспективную замену трансформатора на более мощный.

На отходящие линии устанавливаются автоматические выключатели серии ВА.В РУНН может быть размещено в одну линию до 13 автоматических выключателей ВА57-35(ВА57ф35, ВА04-36) или крупногабаритных ВА 57-39,ВА51-39 - до 6, возможны сочетания автоматических выключателей по габаритам из расчета, что автоматический выключатель габарита ВА 51-39 занимает 2 места габарита ВА57-35. По желанию заказчика могут быть установлены ВА других производителей (Schneider Electric, LSIS,OEZ и пр.).

Минимальное расстояние от нижних губок автоматического выключателя составляет 600 мм от пола КТП.

Предусмотрены щитовые приборы: по одному амперметру на каждую фазу и вольтметр с переключателем для контроля напряжения по фазам. Установка счетчиков для учета электроэнергии осуществляется согласно опросному листу.Автоматика на уличное освещение осуществляется согласно опросному листу. Предусмотрены автоматические выключатели и штепсельные разъемы на 40А и 63А для наружного включения нагрузки через вилки штепсельных разъемов. Дополнительно внутри РУНН по требованию могут быть установлены: обогреватель, программатор времени на включение-отключение уличного освещения, АВР, защита от однофазных КЗ на землю, дополнительный учет электроэнергии на каждую отходящую линию на базе счетчиков Альфа, Меркурий, С ЭТи других (тип определяется заказчиком).

Существует возможность включения в состав КТП отдельного шкафа автоматической компенсации реактивной мощности в функции нагрузки.
