Рабочее положение шкафа в пространстве
|
вертикальное, с допустимым отклонением от вертикали в любую сторону не более чем на 5% |
|
Высота над уровнем моря
|
не более 2000 м |
|
Степень защиты по ГОСТ 14254
|
IР54 |
|
Климатическое исполнение
|
УЗ.1 |
|
Температура окружающего воздуха
|
от +50°С до - 40°С |
|
Относительная влажность окружающего воздуха
|
не более 100% при макс. температуре + 25°С |
|
Класс защиты
|
I(II) |
|
Группа механического исполнения
|
М1 |

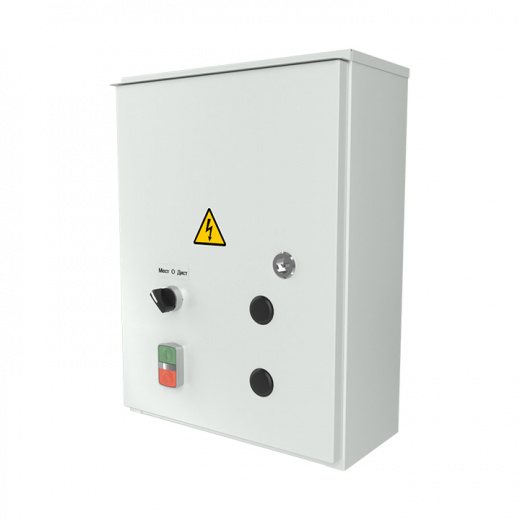

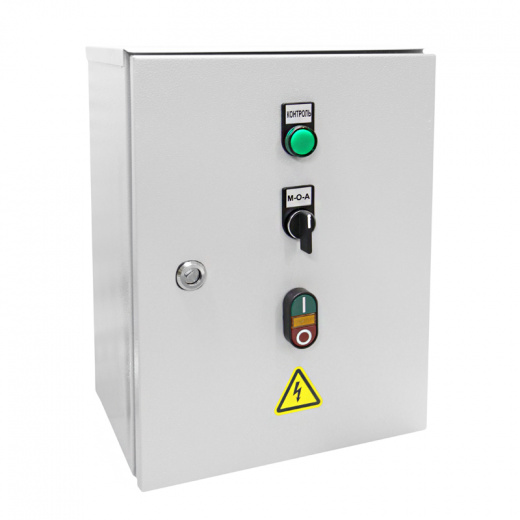

Ящики управления освещением серии ЯУО 9600 разработаны для ручного или дистанционного управления установками или сетями освещения, которые эксплуатируются на производственных и коммерческих объектах, как внутри сооружений, так и за их пределами. При этом источниками света могут быть приборы, оснащенные любыми типами ламп начиная от лампочек накаливания и заканчивая светодиодами. Допускается применение для управления осветительными сетями и оборудованием сельскохозяйственного назначения птице- животноводческих и тепличных хозяйств с целью контроля и управления функцией искусственного "светового дня".
Рабочие возможности
Существует широкий спектр производственных и хозяйственных областей, где ящики управления освещением серии ЯУО 9600 используются для включения отключения осветительных установок в следующих режимах:
Автоматическом:
- по сигналу от фотодатчика, определяющего уровень освещённости в помещении или за его пределами;
- по сигналу таймера - время, продолжительность и другие параметры режима освещения задаются программатором.
Ручном:
- при помощи кнопок управления выведенных на лицевую панель (дверь);
- с диспетчерского пункта - поступление команды происходит через канал-GSM-связи.
Преимущества использования в системах освещения
Ящики управления освещением серии ЯУО 9600 характеризуются следующими преимуществами при использовании в системах управления освещением:
- Передача команд может осуществляться по беспроводной связи (GSM) на любом удалении от диспетчерского пункта, при этом отсутствуют затраты на кабель передача управляющего сигнала и его прокладку.
- Сроки возможности контроля: потребляемой электроэнергии, в том числе с учетом расписания различных тарифов, работоспособности линий освещения.
- Резервные каналы беспроводного внешнего управления - при сбоях в GPRS-управление выполняется переключение на подачу команд через SMS-сообщения, есть возможность перехода на SMS-управление через альтернативного оператора сотовой связи.
- В случае полной неработоспособности системы внешнего беспроводного управления имеется возможность ручного переключения.
- В случае несанкционированного проникновения (открывания) устройство посылает на пульт удалённого управления тревожный сигнал.
Особенности установки и эксплуатации
Температурно-влажностный режим – 10°C …+40°C при максимально допустимой относительной влажности до 98%.
Допускается установка на высоте над уровнем море не более 2 тыс. м.
Недопустимо эксплуатировать при взрывоопасной и агрессивной внешней среде.
Назначение
Ящики управления освещением предназначены для автоматического, местного, ручного или дистанционного управления осветительными сетями и установками производственных зданий, сооружений, территорий любых объектов с любыми источниками света (лампами накаливания, ДРЛ, ДРИ, ДНаТ, люминесцентными и др.)
Ящики управления обеспечивают:
- включение и отключение осветительной установки от сигнала фотодатчика при достижении уровня освещенности;
- отключение и включение осветительной установки в заданные периоды времени по программам, задаваемым таймером;
- ручное включение и отключение осветительной установки кнопками, установленными на двери ящика;
- включение и отключение осветительной установки посредством устройств телемеханики от диспетчерского пункта.
Режимы управления освещением
В схеме ЯУО 9601 возможен автоматический режим управления освещением только по времени, по времени и уровню освещенности и только по уровню освещенности.
Выбор режимов управления с автоматического на ручной осуществляется переключателем SA.
В схеме ЯУО 9602 возможен автоматический режим управления освещением только по уровню освещенности и ручной режим управления.
В схеме ЯУО 9603 возможен автоматический режим управления освещением только по таймеру и ручной режим управления.
Гарантия изготовителя
Изготовитель гарантирует соответствие низковольтного комплектного устройства ТУ 3430-0023-729023982009 и ГОСТ Р 51321.1-200. При соблюдении потребителем условий транспортирования, хранения и эксплуатации, предприятие гарантирует безотказную работу в течение 1 года со дня ввода в эксплуатацию, но не более 1 , 5 лет со дня отгрузки потребителю.
Установленный срок службы НКУ до замены не менее 15 лет, с возможной заменой отдельных комплектующих. Предельным состоянием считают физический износ, при котором проведение восстановительных работ нецелесообразно.
Конструктивное исполнение

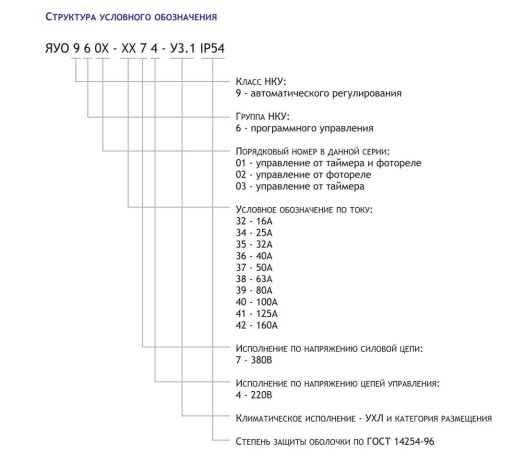

| Условное обозначение | Номинальный ток ящика | Габаритные размеры, мм |
| 32 | 16А | 500х400х220 |
| 34 | 25А | 500х400х220 |
| 35 | 32А | 500х400х220 |
| 36 | 40А | 650х500х220 |
| 38 | 63А | 650х500х220 |
| 39 | 80А | 650х500х220 |
| 40 | 110А | 800х650х250 |
| 41 | 125А | 800х650х250 |
| 42 | 160А | 1000х650х300 |
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы, изоляцию и пластмассы.
Условия и комплектность поставки
- Ящик управления - 1 шт.
- Комплект ключей от замка - 1 шт.
- Паспорт на изделие - 1 экз.
- Паспорт на фотореле (таймер) - 1 экз.
- Копия сертификата соответствия - 1 экз.
