Шкаф оперативного тока ШОТ предназначен для обеспечения бесперебойного питания переменным током ответственных потребителей в условиях возможных отключений питающей сети.
|
Номинальная частота, Гц
|
45-66 |
|
Высота над уровнем моря
|
до 1000 м |
|
Степень защиты по ГОСТ 14254
|
IР54 |
|
Относительная влажность окружающего воздуха
|
при температуре 25°±2°С - 95% |
|
Исполнение
|
РН1 |
|
Габаритные размеры с АКБ (ШхВхГ), мм
|
600х2100х600 |
|
Срок службы батарей
|
10 лет |
|
Количество аккумуляторных батарей, шт
|
4 |
|
Емкость аккумуляторной батареи, Ач
|
до 200 |
|
Количество отходящих линий 220В, шт
|
до 20 |
|
Максимальный выходной ток ИБП, А
|
15 |
|
Максимальная мощность ИБП, кВт
|
3 |
|
Выходное напряжение постоянного тока, В
|
24 |
|
Выходное напряжение переменного тока, В
|
220, 127, 36, 24 |
|
КПД, %, при нагрузке 35-65%
|
96 |
|
Коэффициент мощности, при нагрузке 50% и более
|
>0.95 |
|
Напряжение на вводе, В
|
660, 380, 220 |
|
Количество фаз на вводе, шт
|
1 |
|
Количество вводов, шт
|
1, 2 |
|
Способ установки
|
напольное исполнение |
|
Допустимый наклон от нормального положения
|
до 25° |
|
Окружающая среда
|
невзрывоопасная |
|
Температура окружающей среды, С
|
от –10°до +35°С |
|
Запыленность
|
до 100 мг/м³ |
Назначение
Шкаф оперативного тока ШОТ предназначен для обеспечения бесперебойного питания переменным током ответственных потребителей в условиях возможных отключений питающей сети. Применяется на электрических станциях, трансформаторных подстанциях, распределительных устройствах для питания оперативных цепей управления, сигнализации и блокировки, схем релейной защиты и автоматики, питания приводов выключателей и других потребителей, требующих бесперебойного электроснабжения.
- Исполнение – РН1;
- Степень защиты – IР54;
- Продукция сертифицирована.

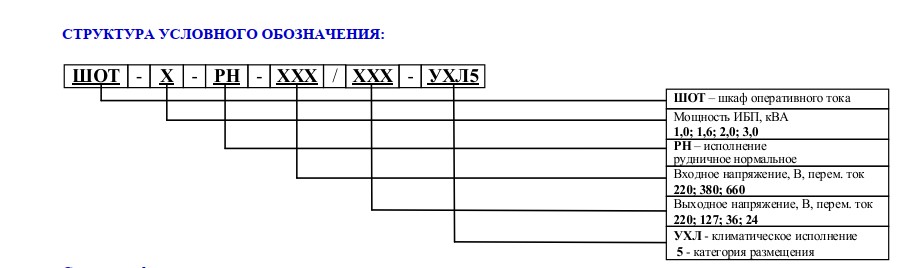

Структура формирования заказа
Шкаф оперативного тока, мощность ИБП – 3кВА, входное напряжение переменного тока 380 - 660В, выходное напряжение переменного тока 220В и постоянного тока 24В, климатическое исполнение УХЛ и категория размещения 5:
ШОТ - 3 - РН - 660 - 380/220 AC - 24 DC - УХЛ5.
Условия эксплуатации
- температура окружающей среды от – 10°C до + 35°C;
- высота над уровнем моря до 1000 м
- запыленность до 100 мг/м³;
- относительная влажность воздуха при температуре 25°±2°С - 95;
- окружающая среда - невзрывоопасная;
- допустимый наклон от нормального положения до 25°;
- способ установки напольное исполнение.
Функциональные возможности
Два ввода напряжения переменного тока с устройством АВР.
Ввод напряжения постоянного тока от аккумуляторных батарей.
Преобразование постоянного напряжения от аккумуляторной батареи в переменное напряжение 220В, 50 Гц (до 3кВт).
Распределение напряжения постоянного и переменного тока между потребителями.
Селективную защиту вводов и отходящих линий от токов перегрузки и коротких замыканий.
Непрерывный автоматический контроль уровня напряжения на шинах.
Формирование аварийных сигналов при срабатывании защит, отсутствии входного напряжения, перегрузка по постоянному и переменному току, заряд-разряд аккумуляторных батарей.
Конструктивные особенности
- высокий КПД даже при низкой нагрузке;
- элементная база ведущих производителей мира;
- высокая плотность мощности;
- высокое время безотказной работы;
- современные аккумуляторные батареи с долгим сроком службы;
- низкий уровень шума.
Основная элементная база
Источник бесперебойного питания - выполняет три основных функции:
- питание цепей переменного и постоянного тока;
- поддержание качества электроэнергии в заданных пределах;
- питание потребителей в автономном режиме от батарей в случае отсутствия напряжения или снижения его качества.
Аккумуляторные батареи - выполняют функцию накопителя энергии и обеспечивают бесперебойное питание потребителей при потере входного напряжения или значительного ухудшения его качества.
Автоматические выключатели - для распределения, защиты и коммутации электроэнергии постоянного и переменного тока используются автоматические выключатели различных видов. Шкафы комплектуются автоматами ведущих мировых производителей.
