Щитки этажные ЩЭ предназначены для приема, распределения и учета электроэнергии напряжением 220 В, а также для зашиты линий квартир при перегрузках и коротких замыканиях.
Номинальное напряжение, кВ
|
220, 380/220 |
Номинальный ток
|
25, 32, 40, 50, 63 |
Номинальное напряжение изоляции, B
|
450 |
Степень защиты по ГОСТ 14254-96
|
IP31 |
Род тока
|
переменный |
Номинальная частота для переменного тока, Гц
|
50 |
Вид системы заземления
|
TN-S |
Номинальная отключающая способность АВ, АВДТ, кА, не менее
|
4,5 |
Номинальные отключающие дифференциальные токи АВДТ, мА
|
10 или 30 |
Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536
|
I |
Режим работы
|
продолжительный |
Обслуживание
|
одностроннее |
Ввод (вывод) кабелей
|
навесное исп. - со стороны задней стенки; встраиваемое исп. - сверху и снизу |
Климатическое исполнение, категория размещения
|
УХЛ4 |
Основной задачей квартирного щитка является распределение и учёт электроэнергии по квартире. Напряжение 220 В с частотой 50 Гц. Помимо этого, электрический квартирный щиток предназначен для защиты электрических линий помещения. Оборудование обеспечит защиту от перегрузок и возможных коротких замыканий сети.
Виды электрических щитков
Разделить щитки квартирные серии ЩК можно на два основных вида. Они делятся по функционалу и выглядит это следующим образом:
- С возможностью отключения аппарата на вводе;
- Без возможности отключения аппарата на вводе.
Устанавливаются щитки квартирные серии щк на стенах и в нише.
Купить электрический квартирный щиток
Производственная компания Electros.pro предоставляет возможность приобрести щитки квартирные серии ЩК.
Для того, чтобы убедиться в профессионализме компании Electros.pro и остановить свой выбор именно на нём, стоит ознакомиться со следующими конкурентными преимуществами:
- Большой опыт работы. Electros.pro работает на рынке производства электрощитового оборудования более 13 лет и за это время успел зарекомендовать себя в качестве надёжного поставщика. Этому свидетельствуют многочисленные положительные отзывы заказчиков;
- Качественный продукции. Работа только на оригинальных и сертифицированных комплектующих. Electros.pro даёт гарантию на оборудование и возможность обмена, а также возврата средств;
- Высокий профессионализм сотрудников. Штат сотрудников состоит только из высококвалифицированных сотрудников с большим опытом работе в сфере электротехники;
- Акции и скидки. Electros.pro постоянно предоставляет различные акции и скидки.
Это лишь основные конкурентные преимущества компании Electros.pro. Вы сами сможете убедиться в качестве продукции , сделав заказ.
Компания гарантирует честную и приемлемую цену на щитки квартирные серии щк. По этой причине работает акция, согласно которой покупатель может сбросить цену, указав информацию об этом товаре от другого производителя с ценой ниже.
Характеристика и применение ГРЩ
Щитки квартирные типа ЩК-Э предназначены для ввода, распределения и учета электроэнергии напряжением 380/220 В переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, защиты потребителей, линий их питания от токов утечки, короткого замыкания и перегрузки.
Щитки квартирные используются для организации электроснабжения квартир многоквартирных жилых домов.
Щитки изготавливаются по ГОСТ Р 51321.1-2007, ГОСТ IEC 60439.3-2012 (ГОСТ Р 51321.3-2009), ГОСТ Р 51628-2000 и имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Структура условного обозначения
- ЩК-Э-X-Х-31УХЛ4 – щиток квартирный;
- ЩК-Э-X-Х-31УХЛ4 – индекс предприятия-изготовителя;
- ЩК-Э-X-Х-31УХЛ4 – исполнение щитка по способу установки:
- Н – навесной (накладной);
- В – встраиваемый;
- ЩК-Э -Х-Х-31УХЛ4 – исполнение щитка по номеру схемы, см. листы 7-12.
- ЩК-Э -Х-31УХЛ4 – степень защиты ящика по ГОСТ 14254-96;
- ЩК-Э -Х-Х-31УХЛ4 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
В случае нетипового исполнения ставится индекс «0»;
Пример записи условного обозначения:
ЩК-Э-В-1-31УХЛ4 – щиток квартирный типа ЩК-Э, встраиваемое исполнение, номер схемы 1, степень защиты оболочки IP31, климатическое исполнение и категория размещения УХЛ4
Габаритные размеры квартирных щитков в зависимости от количества унифицированных 18(17,5) мм модулей на DIN-рейку коммутационной и измерительной аппаратуры указаны в таблице
Количество модулей | Габаритный размер (ВхШхГ), мм | Размер ниши (ВхШхГ) для встраиваемого исп., мм |
8 | 300х270х100 | 2500х220х90 |
10 | 300х300х100 | 2500х250х110 |
16(2х8) | 425х270х120 | 375х220х110 |
20(2х10) | 425х300х120 | 375х250х110 |
24 | 425х340х120 | 375х290х110 |
36 | 550х340х120 | 500х290х110 |
48 | 550х410х120 | 500х360х110 |
Для уточнения компоновки щитка и правильного выбора габаритного размера корпуса необходимо связаться с заводом-изготовителем, предоставив схемное решение и марки используемых комплектующих.
По требованию заказчика возможно изготовление ЩК-Э с другими техническими параметрами.

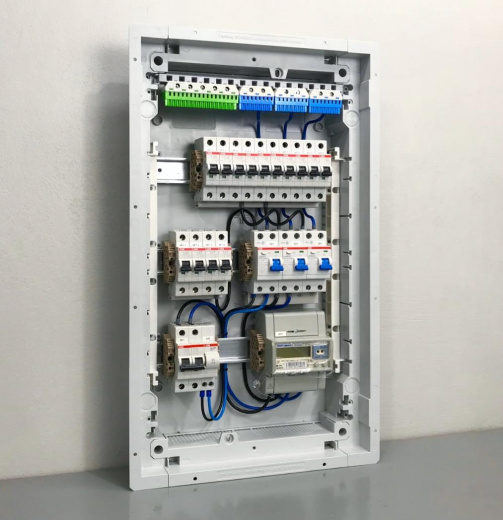

Состав и конструкция
Щиток ЩК-Э представляет собой металлический бескаркасный шкаф навесного или встраиваемого исполнения с дверцей. Дверца имеет запорное устройство без ключа - защелку.
Внутри корпуса щитка на монтажной раме устанавливаются автоматические выключатели, автоматические выключатели дифференциального тока, счетчики электрической энергии, шины N и PE. Конструкция корпуса и монтажной рамы предполагает использование аппаратуры для установки на DIN-рейку на базе унифицированных 18 (17,5) мм модулей.
Органы управления автоматических выключателей, информационные табло электросчетчиков вынесены на оперативную панель, доступную при открытой двери щитка. Для ввода-вывода кабеля в щитках навесного исполнения предусмотрен проем в задней стенке, а в щитках встраиваемого исполнения – проемы в верхней и нижней стенках встраиваемой части металлоконструкции. Для крепления щитков к основанию в задней стенке предусмотрено 4 отверстия.
Работа
Схемотехнически щитки ЩК-Э в соответствии с назначением подразделяются на групповые и учетно-групповые.
Основным коммутационным аппаратом щитка является вводной выключатель-разъединитель, который обеспечивает гарантированный разрыв главной цепи по всем фазным и нейтральному проводникам.
Далее по направлению главной цепи в учетно-групповых щитках устанавливается счетчик электрической энергии, а в групповых щитках - защитные аппараты групповых цепей.
Счетчик электрической энергии обеспечивает измерение, хранение и отображение информации о потребленной электроэнергии в соответствии с классом точности и тарифным расписанием.
Защиту групповых цепей от токов короткого замыкания и перегрузки обеспечивают автоматические выключатели с комбинированными расцепителями.
Для дополнительной защиты линий от токов утечки, а также для защиты человека от поражения электрическим током при случайном прикосновении в групповых цепях розеточных линий, линий электроснабжения помещений с повышенной влажностью, устанавливаются АВДТ с уставкой срабатывания по дифференциальному току 10 mА или 30 mА.
Размещение, установка и подключение
Щитки квартирные ЩК-Э устанавливаются в помещениях квартир многоквартирных жилых домов. Как правило, это прихожие, холлы или коридоры. Конкретное место установки щитка внутри квартиры определяется проектной организацией в соответствии с архитектурно-планировочным решением.
Квартирные щитки навесного исполнения предназначены для крепления на вертикальную стену. Щитки встроенного исполнения размещаются в нише.
Отклонение от вертикали не должно быть более ±5º.
Монтаж и подключение щитков ЩК-Э осуществляются в несколько этапов.
Вначале монтируется корпус или встраиваемая часть корпуса щитка.
Удобство крепления щитка и прокладки проводников на данном этапе обеспечивается отсутствием рамы с оборудованием, собранным в соответствии с заказной схемой.
После установки и крепления монтажной рамы с оборудованием выполняются подключения проводников.
Подключение питающих (фазных и нейтрального) проводников осуществляется непосредственно к зажимам вводного выключателя-разъединителя.
Фазные проводники групповых цепей, а также нейтральные проводники групповых цепей, защищенных отдельными АВДТ, подключаются к зажимам защитных аппаратов.
Нейтральные проводники групповых цепей, защитные аппараты которых запитаны через общий АВДТ, подключаются к шине N2.
Заземляющие и прочие нейтральные проводники подключаются к шинам PE и N1 соответственно.
Сечение подключаемых проводников - 1,5…10 мм. кв.
При подключении необходимо провести проверку и протяжку всех контактных соединений.
Завершающим этапом монтажа щитков квартирных является установка оперативной панели (фальшпанели) и двери. Крепление фальшпанели осуществляется 4-мя винтами из комплекта поставки, а дверь навешивается с помощью подвижных подпружиненных осей (петель).
Все действия по монтажу квартирных щитков ЩК-Э должны выполняться квалифицированным персоналом с соблюдением правил техники безопасности
Условия эксплуатации
Температура окружающего воздуха от +1 С до +40 С, относительная влажность не более 80% при температуре +25 С.
Высота установки над уровнем моря не более 1000 м.
Группа условий эксплуатации в части воздействия механических факторов внешней среды М1 по ГОСТ 17516.1-90.
Окружающая среда невзрывоопасная и непожароопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Условия транспортирования и хранения
Щитки ЩК-Э транспортируют в заводских упаковках в закрытых транспортных средствах: железнодорожных вагонах, автомобилях, трюмах судов и т. д.
Условия транспортирования:
- в части воздействия механических факторов – С по ГОСТ 23216-78;
- в части воздействия климатических факторов – температура от -25 С до +40 С, относительная влажность не более 98% при температуре +25 С.
Длительность транспортирования при данных условиях не должна превышать одного месяца. Допускается транспортировать ЩК-Э без заводской упаковки при условии обеспечения защиты от атмосферных осадков и исключения механических повреждений.
Хранение щитков ЩК-Э должно осуществляться в закрытом помещении при температуре от 0 С до +40 С, относительной влажности не более 80% при температуре +25 С. Допустимый срок хранения ЩК-Э — 2 года.
Комплектность поставки
В комплект поставки щитков ЩК-Э входят:
- Щиток в соответствии с заказом;
- Паспорт, руководство по эксплуатации. По согласованию с заказчиком допускается один или несколько экземпляров на партию;
- Схема электрическая принципиальная (наклеивается на внутреннюю сторону дверцы).
Формулирование заказа
При заказе щитка квартирного ЩК-Э необходимо указать:
- Условное обозначение (или исполнение по способу крепления и схему электрическую принципиальную) щитка;
- Габаритные размеры корпуса щитка (из набора типовых габаритов или иные);
- Тип, марку, значение номинальных параметров установленной аппаратуры;
- Другие дополнительные сведения (в случае заказа нестандартных исполнений).
Изготовитель щитового электрооборудования оставляет за собой право вносить без предварительного уведомления изменения в конструкцию щитков квартирных ЩК-Э, не ухудшающие их технические и функциональные характеристики.
