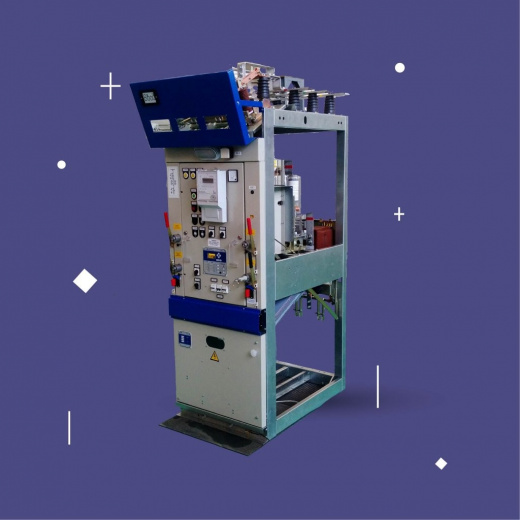

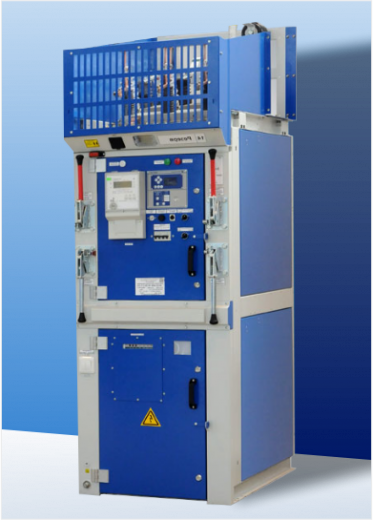

Камеры сборные одностороннего обслуживания напряжением 6(10) кВ серии КСО-366, КСО-386, КСО-393, КСО-298 предназначены.
Номинальное напряжение, кВ
|
6; 10 |
Номинальная частота, Гц
|
50 |
Климатическое исполнение и категория размещения по ГОСТ 15150
|
У3 |
Высота над уровнем моря
|
не более 1000 м |
Номинальный ток главных цепей и шин, А (сечение сборных шин, мм)
|
630 (60х6); 1000 (60х8) |
Максимальное рабочее напряжение, кВ
|
7,2; 12,0 |
Номинальный ток главных цепей, А
|
630 |
Габаритные размеры(ШхВхГ), мм
|
2630 х 750 х 1100 |
Масса камеры КСО с выключателем (схема 8ВВ-600)
|
420 |
Вид климатического исполнения
|
У3 по ГОСТ 15150-69 |
Предельный сквозной ток короткого замыкания, кА
|
51 |
Предельный ток термической стойкости (1-секунда), кА
|
20 |
Сопротивление изоляции вспомогательных цепей (не менее), мОм
|
10 |
Electros.pro предоставляет KCO – камеры сборные одностороннего обслуживания. Данная линейка подходит для взятия и распределения электрической энергии 3 - х фазного тока, с частотой 50 Гц и напряжением 6 (10) кВ.
Устройства (КСО), получили большую популярность по количеству эксплуатации как в России, так и за рубежом.
Преимущества электротехнического оборудования
Усиленная безопасность. Качественная система блокировок гарантирует это.
Стойкость и высокий срок службы (более 30 лет). Эксплуатация и сертификат соответствия даст необходимое подтверждение.
Надежность эксплуатации. Изделие выполнено по стандарту изготовления и нормативных актов.
КСО представляет собой качественную, сварную металлоконструкцию с дверями в виде шкафа. Состоит из панели управления, вольтметра и специальных камер, которые содержат электротехническое оборудование (выключатели нагрузки, разъединители и тд), соединенное схемами. Внутри камер имеются подсветки.
КСО предназначается для:
- Специальных промышленных объектов и помещений.
- Нефтяной отрасли.
- Большинства с/х предприятий.
- Метрополитена.
- Ж/д.
- Буровых установок.
- Строительства и др (двигателей, трансформаторов).
На сегодня имеется достаточно много видов КСО. Наиболее популярными сериями КСО являются: -300, -200, -202, -205, -398 и тд.
Эксплуатация и монтаж сборных камер одностороннего обслуживания.
Эксплуатируют КСО в соответствии с инструкцией изготовителя.
Данное оборудование обязательно нужно располагать в закрытых помещениях на специальном фундаменте. Помещение не должно допускать воздействие погодных факторов (снега, дождя, ветра и тд), а также животных. В место с размещенным KСО допускается только специализированный, обученный персонал. Температура в помещении должна варьироваться от -25 до +40 °C, а влажность воздуха не более 85%.
Команда специалистов Electros.pro поможет осуществить монтаж KCO и оказать требуемую консультацию. За нашей спиной большой опыт и квалифицированные специалисты с необходимыми лицензиями.
Мы организуем вам оптимальное энергопотребление и хорошую долговечную работу электротехнического оборудования – благодаря нашим КСО!
Камеры сборные одностороннего обслуживания КСО-298
Назначение
Камеры серии КСО-298 на номинальное напряжение 6 и 10 кВ переменного трехфазного тока частоты 50 Гц и 60 Гц предназначены для распределительных устройств сетей с изолированной или заземленной через дугогасительный реактор нейтралью. Камеры КСО-298 изготавливаются с первостепенной целью замены камер серий 2УМЗ, КСО-285, КСО-272. Так, ячейки КСО-298 имеют существенно меньшие габариты, благодаря чему могут использоваться для модернизации и расширения. Сегодня ячейки КСО-298 применяют в распределительных устройств трансформаторных подстанций, в том числе и в комплектных трансформаторных подстанциях в сельском хозяйстве, промышленности, строительстве, нефтегазоперерабатывающей отрасли, железнодорожном транспорте. Камеры различаются по схемам и аппаратуре первичных и вторичных цепей. Климатическое исполнение УХЛ категории 3 по ГОСТ 15150-69 и ГОСТ 15543-70.
Конструкция и принцип действия

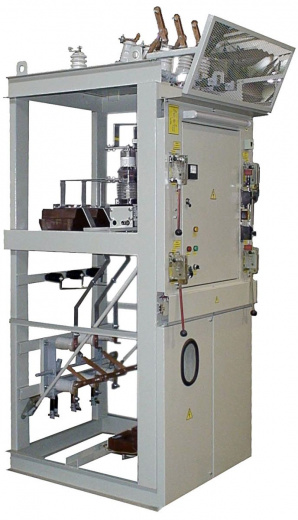

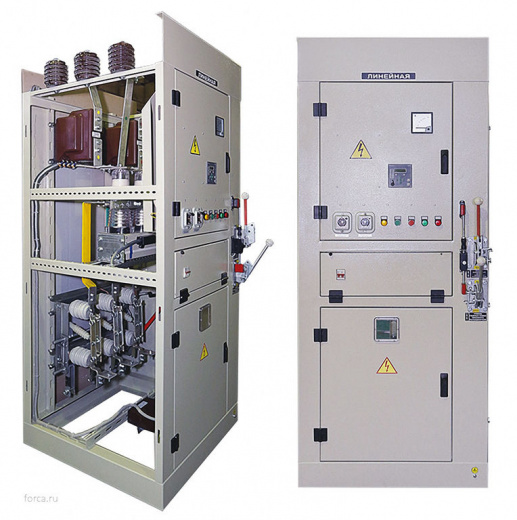

Камера представляет собой сварную металлоконструкцию из листовых гнутых профилей. Внутри размещена аппаратура главных цепей, рукоятки приводов и аппаратов управления, реле защиты, управления, сигнализации. Приборы учета и измерения расположены с фасадной стороны камер КСО-298. Доступ в камеру обеспечивают две двери: верхняя - в зону высоковольтного выключателя, трансформатора напряжения или предохранителя, нижняя - в зону кабельных присоединений силового трансформатора или разъединителей. Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем установлена съемная перегородка, предотвращающая доступ в зону высокого напряжения.
В корпусе камеры имеются смотровые окна для обзора внутренней части камеры. В камерах КСО-298 имеется устройство для установки лампы внутреннего освещения (лампа накаливания 36 В), обеспечивающее возможность безопасной замены перегоревшей лампы без снятия напряжения. Сборные шины камер КСО имеют с фасада сетчатые или сплошные со смотровым окном ограждения. Все установленные в камере КСО аппараты и приборы, подлежащие заземлению, заземлены. Верхняя дверь, на которой установлены приборы вспомогательных цепей, заземлены гибким проводом. На фасаде камеры в нижней части имеется зажим заземления, предназначенный для присоединения к заземленному корпусу элементов, временно подлежащих заземлению. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям.
Конструкция камер КСО обеспечивает сборку всех шкафов в ряд РУ и соединение главных цепей по сборным шинам. Соединение по линейным шинам возможно только между камерами, входящим в блоки. Согласно схеме главных цепей блоков соединения камер по линейным шинам осуществляется на рядом стоящих камерах в пределах одного ряда. При двухрядном соединении шкафов для соединения главных цепей по сборным шинам применяются шинные мосты без разъединителей и с разъединителями. Сборные шины, шины и секционные разъединители шкафов имеют ограждения с фасадной стороны.
Схемы вспомогательных цепей
В стандартных схемах вторичных цепей защита построена на электромеханических реле. Схемы включают в себя цепи управления вакуумным выключателем ВВ/TEL-10, цепи сигнализации, токовые цепи защит, цепи измерения и учета, цепи АВР-10кВ, а также цепи блокировок.
При этом выполняется:
- возможность включения и отключения выключателя от внешних устройств защиты и телемеханики и по командам со щита управления;
- блокировка от повторного включения, когда команда на включение остается поданной после автоматического отключения выключателя;
- отключение от токовых вводов при отсутствии оперативного напряжения.
Цепи сигнализации обеспечивают:
- визуальный контроль аварийных отключений, а также предупреждающий контроль (перегрузка, замыкание на землю, газовая защита) осуществляемый указательным реле РЭУ-11 (РПУ-1);
- вывод на шинки центральной сигнализации (ЕНА и ЕА) сигнала аварийного отключения или предупреждающего сигнала.
Токовые цепи защит реализуют:
- максимальную токовую защиту (РТ-40) с выдержкой времени и питанием от токовых цепей на реле времени РСВ13-18;
- токовую отсечку (РТ-40);
- защита или сигнал от перегрузки (РТ-40).
- Микропроцессорные устройства защиты, Орион-РТЗ, Сириус, MiCOM.
Измерение и учет осуществляются:
- измерение - с помощью перегрузочного амперметра типа Э-365;
- учет - с помощью счетчика активной и реактивной энергии.
В комплект защит также могут быть включены защита минимального напряжения, защита от замыканий на землю, газовая и дуговая защиты, двухступенчатое АПВ. Для обеспечения гарантированным питанием (АВР-0,4кВ) цепей управления, сигнализации, освещения, а также собственных нужд РУ поставляется панель собственных нужд в габаритах камеры КСО-298, которая может быть установлена как в общем ряду, так и отдельно. Эта же схема, а также схема центральной сигнализации, могут быть смонтированы в шкафу.
Дополнительные характеристики КСО-298
Номинальное напряжение вспомогательных цепей, В:
- цепи защиты, управления и сигнализации 220;
-
- цепи трансформаторов напряжения 100;
-
- цепи освещения внутри камеры 36;
-
- цепи трансформаторов собственных нужд 380.
-
Степень защиты готового распредустройства по ГОСТ 14254-80 для:
- фасада и боковой (левой) стороны IP 20;
- остальной части камер IP 00.

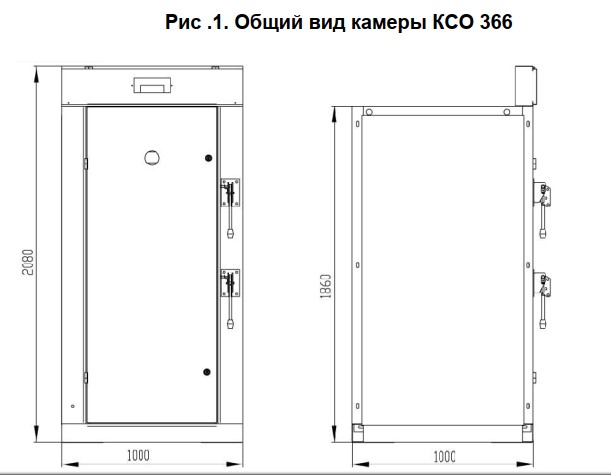

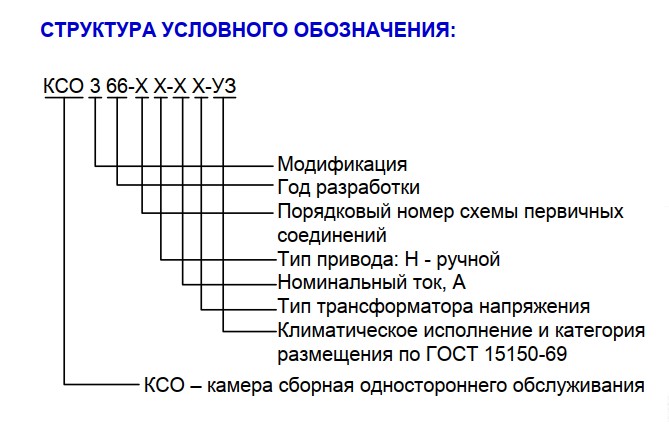

Камеры сборные серии КСО-366
Назначение
Камеры КСО-З66 напряжением 6-10 кВ предназначены для комплектования распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью.
Область применения
Камеры КСО -З66 устанавливаются в закрытых помещениях трансформаторных подстанций, в машинных залах и других местах, недоступных для неквалифицированного персонала, и являются камерами одностороннего обслуживания.
Условия эксплуатации
- температура окружающей среды от минус 25 до + 40 °С;
- высота над уровнем моря (не более) 1000м;
- воздействие климатических факторов внешней среды исполнения У категорий размещения 3 по ГОСТ 15150 и ГОСТ 15543.1;
- условия эксплуатации в части механических факторов внешней среды – группа М1 по ГОСТ 17516.1;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Камеры сборные одностороннего обслуживания КСО-298.
Дополнительные характеристики КСО-366
Стойкость к токам короткого замыкания:
- электродинамическая стойкость, кА 41; 51;
- термическая стойкость, кА 16; 20; 31,5.
Время протекания тока термической стойкости:
- для главных ножей, с 3;
- для заземляющих ножей, с 1.
Номинальное напряжение вспомогательных цепей, В
внутреннего освещения камер 12.
Степень защиты по ГОСТ 14254:
- со стороны фасада IP20;
- с остальных сторон IP00.
