Ящики и шкафы серии УАВР-ЯУ(ШУ) 8000 предназначены для организации аварийно-восстановительных пунктов электроснабжения (АВР-пунктов) на объектах промышленности, энергетики и других предприятиях.
|
Номинальное напряжение изоляции, B
|
660 |
|
Номинальный ток, А цепей управления
|
~127; 220;=110; 220 |
|
Номинальное рабочее напряжение - рабочий ввод, В
|
~127; 220;380; =110; 220 |
|
Номинальное рабочее напряжение - резервный ввод, В
|
~127; 220;380; =110; 220 |
|
Номинальный ток - рабочий ввод, А
|
40-630 |
|
Номинальный ток - резервный ввод, А
|
40-630 |
|
Род тока
|
постоянный, переменный |
|
Номинальная частота для переменного тока, Гц
|
50 |
|
Вид системы заземления
|
TN-C |
|
Степень защиты по ГОСТ 14254
|
IP21 |
Назначение и область применения
Устройство автоматического включения резерва типа УАВР серии ЯУ (ШУ) предназначено для автоматического переключения на резервное питание цепей освещения и силового оборудования при отклонении параметров нормального питания (исчезновение напряжения, обрыв фазы, недопустимое снижение напряжения) на рабочем вводе. Обратное переключение происходит автоматически при их восстановлении.
Режим работы длительный.
Конструкция

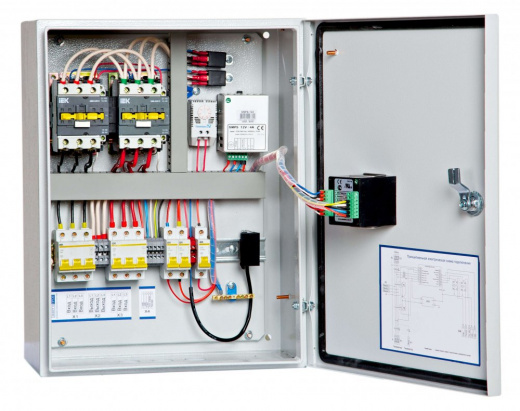

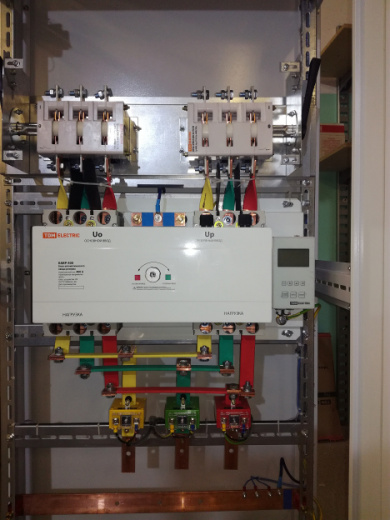

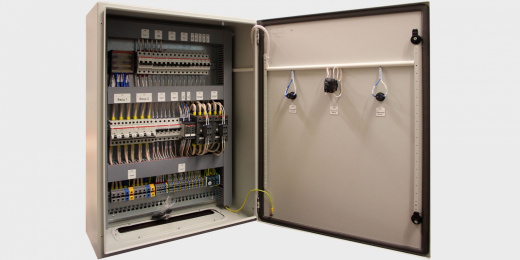

Устройство АВР представляет собой единый блок и состоит из диагностической, защитной, коммутационной и светосигнальной аппаратуры.

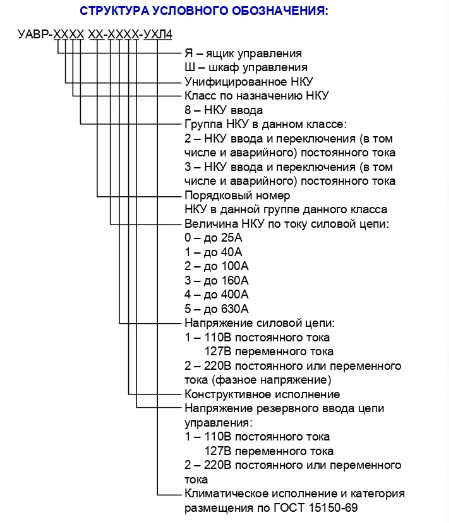

Диагностику напряжения рабочего ввода 4 -— до 400A (наличие, величину) производит реле контроля KV, защиту цепей управления осуществляют напряжение силовой цепи: автоматические выключатели SF, а коммутация осуществляется контакторами (пускателями) КМ1 и KM2. 2 — 220В постоянного или переменного Все аппараты, изолированная от корпуса шина N, а также клеммники (вспомогательных цепей и Конструктивное исполнение силовые) размещаются на монтажной раме, которая крепится к стойкам корпуса устройства. управления:
Шкаф управления представляет собой штампосварную конструкцию напольного исполнения без дна со съемными задней и боковыми стенками. Ящик управления тока представляет собой штампосварную конструкцию навесного исполнения с отверстием B нижней части для подвода кабелей. Дверь закрывается на замки и на нее выведена индикация о состоянии рабочего и резервного вводов. В нижней части шкафа управления предусмотрены отверстия для крепления к полу или закладным элементам, болт заземления и нулевая шина РЕ, а также скоба крепления подходящих кабелей. В верхней части шкафа установлены строповые уголки. В конструкции ящика управления предусмотрены уши для крепления на стену, болт заземления и нулевая шина PE, а также скоба крепления подходящих кабелей.
Устройства переменного тока выполняются в двух исполнениях: без ослабления шума контакторов и с ослаблением шума. Ослабление шума (гудения) достигается применением контакторов с катушками постоянного тока, включенным через диоды.
Условия эксплуатации
- в части воздействия климатических факторов внешней среды — исполнение УХЛ категории — размещения 4 по ГОСТ15150. При этом нижний предел температуры окружающего воздуха — минус 5°С;
- высота над уровнем моря — не более 2000 м;
- окружающая среда — невзрывооопасная, не содержащая токопроводящей пыли, а также агрессивных паров и газов B концентрациях, вызывающих разрушение металла и изоляции;
- рабочее положение в пространстве — вертикальное с допустимым отклонением нe более 5° в любую сторону.
Возможность работы устройства в условиях, отличных от указанных, технические характеристики и мероприятия, которые должны выполняться при их эксплуатации в этих условиях, согласовываются между предприятием-изготовителем и потребителями.
