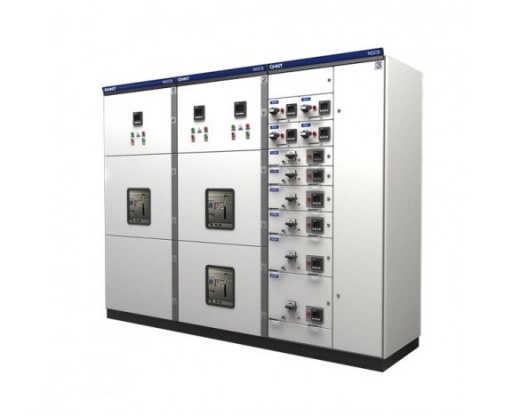

Главные распределительные щиты (ГРЩ)

Сегодня, рынок электротехнической продукции разнообразен и представляет широкий выбор для покупателя. Не исключение и главный распределительный щит, модели которого могут отличаться особенностями конструкции и сферами применения.

Характеристика и применение ГРЩ

ГРЩ или главный распределительный щит – это комплексное устройство, основное предназначение которого заключается в введении и распределении электрической энергии до потребителей и защите и контроле сети от токов короткого замыкания и перегрузки.

ГРЩ предназначено в первую очередь для зданий с большими площадями, среди них:

• Здания медицинского назначения, например больницы, поликлиники, реабилитационные центы и т.п.
• Промышленные объекты – заводы, предприятия, фабрики
• Административные здания, государственные учреждения
• Многоквартирные жилые дома.

Виды главных электрических щитов

По способу монтажа главные распределительные щиты можно классифицировать на:

• Встроенные – устанавливаются внутри стены, то есть требуют заранее подготовленного стенового отверстия.
• Настенные – устанавливаются непосредственно прикрепляясь на стену или другую ровную вертикальную поверхность помещения.
• Напольные – монтаж производится с помощью специальной напольной подставки или щит устанавливаются непосредственно на пол.

В зависимости от местоположения данные устройства делятся на внешнего и внутреннего типы монтажа. Наружный ГРЩ от внутреннего отличается повышенным уровнем защиты.

Материалом для изготовления главных щитов выступает обычно металл, реже пластик. Также возможно комбинирование данных материалов, например, когда дверца изготовлена ​​из пластика и некоторые детали, а весь корпус металлический. Для повышения уровня защиты корпуса используются разные резиновые уплотнители. Это надежно сможет защитить устройство от излишней пыли и влаги. Также обязательно присутствует замок, обеспечивающий щит от проникновения посторонних лиц.

В зависимости от количества содержимого механизмов и их кабельных подключений бывают большие, средние и компактные устройства.

Выбирая ГРЩ, особое внимание рекомендовано обращать на:

1. Размер
2. Количество модульных мест на рельсе.
3. Внутренний объем щитка.
4. Количество проводных вводов.
5. Материал и вид монтажа.

А также важно выбрать надежного поставщика, предоставляющего гарантийный срок на продукцию. Компания Electros.pro приозводит только качественное оборудование, имеющего все сертификаты соответствия и требований ГОСТ.

Главный Распределительный Щит (таково значение аббревиатуры ГРЩ) - это важнейшее устройство в электрической сети, позволяющее поддерживать требуемую работоспособность и качество поставляемой электроэнергии. Основное назначение щитов ГРЩ заключается в приёме электроэнергии от подстанции. Далее происходит распределение электрического тока по всем силовым линиям электрической сети, проложенным на данном объекте. Шкафы ГРЩ универсальные устройства, обеспечивающие надёжность работы сети при любой её структуре и конфигурации. Электрощитовая ГРЩ работает с трёхфазными сетями, напряжением до 380 В и частотой 50 Гц. Распредщит можно использовать при различном типе заземления. Он подходит для подключения к таким типам сетей: TN-C, TN-S, TN-C-S. Данное подключение обеспечивает требуемую степень надёжности электроснабжения потребителей, даже в случае аварийных ситуаций. В панель ГРЩ изначально встроены системы защиты всей сети от таких происшествий как, перегрузка, утечка тока или короткое замыкание. Многие эти системы работают автоматически. Помимо этого, по желанию заказчика в шкаф ГРЩ можно дополнительно встроить счётчик электричества.

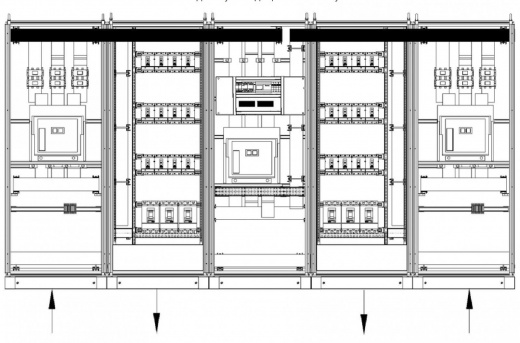

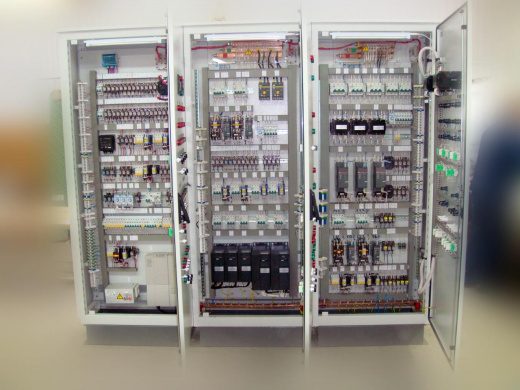

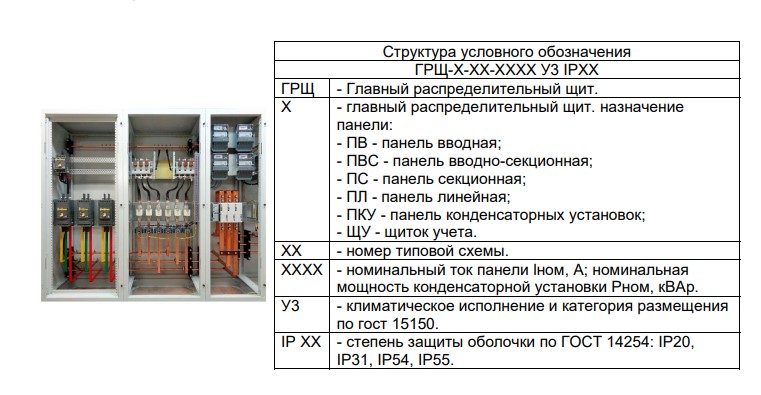

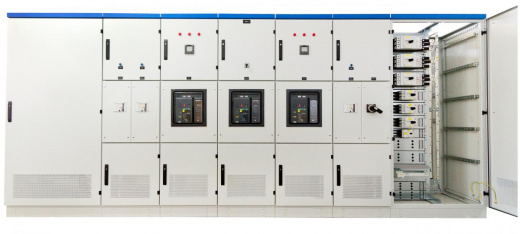

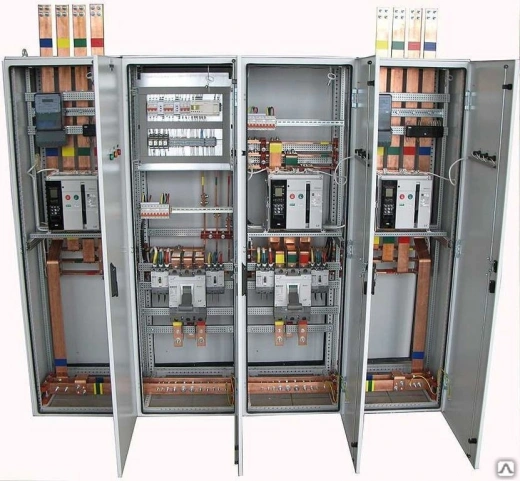

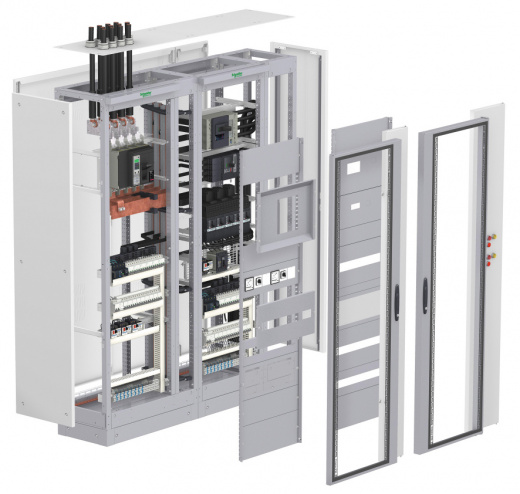

Конструкция панели ГРЩ представляет из себя большой металлический шкаф, который собирают и сваривают из крепких, специально изготовленных металлических листов. Благодаря этому получается крепкая конструкция, которая будет служить вам ещё долгие годы. Главное это аккуратное обращение с данным изделием. Основную внутреннюю часть закрывает крепкая металлическая дверца, имеющая надёжный замок с комплектом из 2-х ключей. Внутреннее устройство ГРЩ представляет собой установленные на определённых местах DIN-рейки и площадки, на которые размещается всё необходимое для работы электронное оборудование. В верхней части ящика отведено место под массив сборных и распределительных шин. Устройство ГРЩ подразумевает секционирование на нескольких панелей внутри шкафа. У каждой из них своё название: вводная, секционная и линейная. Возможно разделение каждой из панелей на отдельные шкафы, устанавливаемые рядом. При сборке панели ГРЩ учитывается, что в нижней части должно оставаться пространство, которое необходимо для поддержания естественной вентиляции и удобства при ремонте. Минимальное расстояние от дна шкафа до первых электронных компонентов может быть не меньше 100 мм, но наиболее оптимальным является 300 мм.

Для электрощитовых ГРЩ возможно несколько вариантов монтажа на объекте. Первый вариант подразумевает обычную установку шкафа на пол. При этом присутствует возможность, его дополнительного крепления к стене, для большей надёжности. Другим вариантом установки является крепление на стену. Такой способ монтажа позволяет дополнительно экономить место в помещении. Также есть модели ГРЩ внутренней установки, которые монтируются в специально подготовленную нишу. Это также позволяет экономить место в помещении, а дополнительно защищает корпус шкафа ГРЩ от случайных повреждений. При любом способе монтажа, необходимо заранее продумать и спроектировать места ввода и вывода силовых линий. Присоединение кабелей в щит ГРЩ происходит снизу.

Использование шкафов ГРЩ отлично подходит для систем электроснабжения промышленных предприятий, сельскохозяйственных объектов, нефтегазовых месторождений, населенных пунктов и жилых зданий.

Подключение ГРЩ к электрическим сетям должно быть заранее продумано, то есть составлена принципиальная и электрическая схемы. Заказать изготовление щитовой можно у нас. Присылайте все данные или электрическую схему, а мы на нашем производстве соберём необходимые комплекты электрических шкафов. Также вы можете купить у нас готовые решения ГРЩ по приемлемой цене. С нами можно связаться и прислать заявку в WhatsApp, Viber, Telegram по номеру +7(917)050-79-65. У вас сохранится история переписки и будет возможность задавать вопросы оперативно, напрямую нашему менеджеру по ключевым клиентам.

АППАРАТУРА ПРИМЕНЯЕМАЯ В ГРЩ

На вводе ГРЩ устанавливаются автоматические выключатели выдвижного исполнения импортного и отечественного производителя с номинальным током до 4000 А, с различными функциональными блоками управления и контроля.

Защита отходящих линий осуществляется автоматическими выключателями выдвижного (стационарного) исполнения или предохранителями-разъединителями импортного или отечественного производителя. В ГРЩ может быть выполнена схема АВР с различными алгоритмами работы с применением микропроцессорной техники.

Для организации учёта электроэнергии, сигнализации, измерения и защиты в ГРЩ устанавливаются следующие опции:

• многофункциональные измерители мощности и трансформаторы на вводе и на отходящих линиях;
• амперметры в каждой фазе на вводе;
• вольтметр с переключателем на вводе;
• амперметры на отходящих линиях;
• сигнальные лампы наличия напряжения на вводе и на отходящих линиях;
• счётчики активной и реактивной энергии на вводе и на отходящих линиях;
• устройство защиты от прямых и косвенных грозовых перенапряжений;
• другие приборы по заказу.

Для установки приборов учета электроэнергии предусмотрен щиток со счетчиком электрической энергии. Щиток учета устанавливается на стене на свободном месте помещения. Возможна установка данного счетчика и в верхние отсеки панелей ГРЩ.

При формировании заказа возможно изменение состава схемы ГРЩ с учётом требований заказчика.
