Масса, кг
|
не более 50 кг |
|
Номинальное напряжение изоляции, B
|
660 |
|
Климатическое исполнение no ГОСТ 15150-69
|
УХЛ4 |
|
Номинальная частота, Гц
|
50 |
|
Рабочее положение шкафа в пространстве
|
с допустимым отклонением от вертикали до — 5° в любую сторону |
|
Высота над уровнем моря
|
не более 2000 м |
|
Вид системы заземления
|
TN-C |
|
Степень защиты по ГОСТ 14254
|
IP31 и IP54 |
|
Температура окружающего воздуха
|
от -25°С до +40°С |
|
Относительная влажность окружающего воздуха
|
не более 80% при макс. температуре +20°С |
|
Группа механического исполнения
|
(по ГОСТ 17516.1) – М1 |
|
Категория применения
|
АС-3 |
|
Номинальный режим работы шкафа
|
продолжительный |

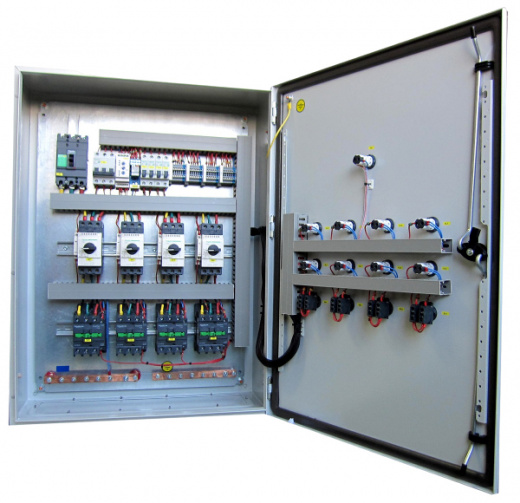

Ящики управления асинхронными электрическими двигателями с короткозамкнутым ротором серии Я (РУСМ) 5000 - это ящики с электрораспределительной аппаратурой. Предназначаются для эксплуатации на промышленных предприятиях для непосредственного управления двигателями с номинальной мощностью до 75 кВт. Степень защиты аппаратуры IP31, предотвращают попадание влаги, органической и неорганической пыли во внутренние пространства, как следствие ничто не воздействует на контактное сопряжение.
Конструкция и используемые материалы
Корпус ящиков для управления асинхронными электрическими двигателями изготовляется из конструкционной стали толщиной не менее миллиметра, внутренние и наружные поверхности покрываются слоем краски для противодействия коррозионным процессам. Внутри располагаются планки из полимера по типу полиэтилена высокого давления или поливинилхлорида для крепления электротехнических компонентов. Дверца оснащается ручкой с замковым механизмом для предотвращения несанкционированного доступа, петли обычные из нержавеющей стали, имеется резиновая прокладка для герметизации. Крепление к несущей стене осуществляется посредством анкерной системы. Ввод и вывод кабелей производится через несколько отверстий на дне изделия.
Приобретение
Купить ящики управления асинхронными электрическими двигателями вы можете у нас. Из достоинств сотрудничества:
- широкий выбор моделей и модификаций, подберите оптимальный вариант под свои нужды;
- высокое качество производства, а именно соответствие заявленным параметрам, длительный срок службы;
- демократичные цены за счет прямых поставок и невысокой конечной наценки;
- простота алгоритма заказа, подайте заявку через менеджера по телефону или обратную связь.
При наличии каких-либо вопросов касательно продукции или процедуры заказа вы всегда можете проконсультироваться со специалистом. Коммуникация через форму обратной связи (предпочтительный вариант), электронный адрес и контактный телефон.
Назначение и область применения
Устройство управления предназначено для управления одним (или несколькими) асинхронным двигателем с короткозамкнутым ротором в категории применения АС-3 по ГОСТ 11206 (т.е. пуск и отключение вращающегося электродвигателя), а также возможно применение для кратковременного и повторно-кратковременного режим, но в категории АС-3. Основное применение: для одиночных приводов с местным и дистанционным управлением.
Функциональные возможности
Ящики серии Я-5000 выполняют функции:
- управления нереверсивными электродвигателями на токи до 160 А;
- управления реверсивными электродвигателями на токи до 160 А;
- управления реверсивным электродвигателем задвижек общего назначения с односторонней муфтой ограничения крутящего момента на токи до 16 А;
- управления реверсивным электродвигателем задвижек общего назначения с двухсторонней муфтой ограничения крутящего момента на токи до 16 А;
- управления реверсивным электродвигателем задвижек взрывозащищённого исполнения с односторонней муфтой ограничения крутящего момента на токи до 20 А;
- управления реверсивным электродвигателем задвижек взрывозащищённого исполнения с двухсторонней муфтой ограничения крутящего момента на токи до 16 А;
- однофидерные для управления одним электродвигателем;
- двухфидерные для управления двумя электродвигателями;
- с автоматическим выключателем в главной цепи;
- без автоматического выключателя в главной цепи;
- с избирателем управления на двери;
- без избирателя управления.
Эксплуатация
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.

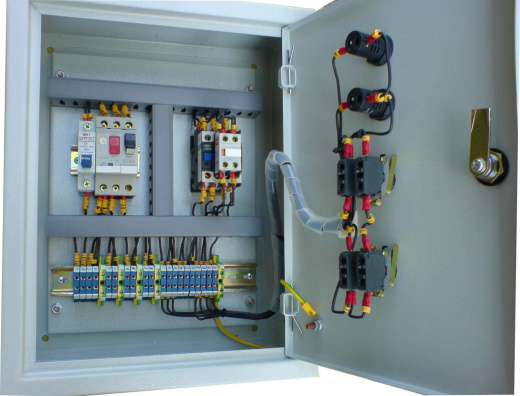

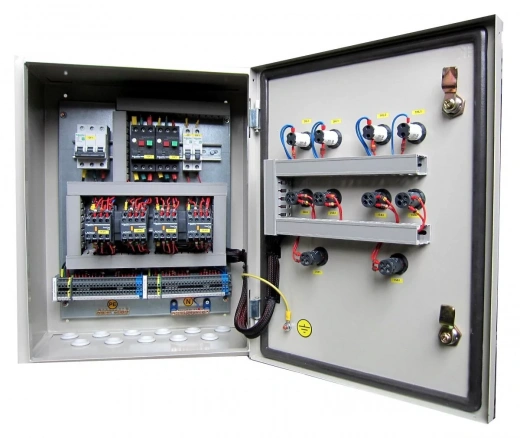

Конструкция
Устройство управления представляет собой единый блок и состоит из пускорегулирующей, коммутационной и светосигнальной аппаратуры.
Пускорегулирующая аппаратура установлена на панели и состоит из автоматического выключателя, электромагнитного пускателя, электротеплового реле, предохранителя, промежуточного реле.
Панель крепится к задней стенке корпуса устройства, коммутационная и сигнальная аппаратура устанавливается на двери и состоит из выключателей кнопочных, переключателей выбора режима работы и светосигнальных устройств.
В зависимости от типоисполнения устройства отдельные элементы не устанавливаются.
Корпус устройства управления выполнен в виде ящика штампосварной конструкции с передней дверью, закрывающейся на замки, имеет проушины для крепления на вертикальной плоскости.
| Способ питания цепи управления | Номинальное напряжение цепей, В | 3-й и 4-й знаки типового индекса | |
|
|
силовой | управления |
|
| Фазным напряжением от собственной силовой цепи | -380В 50 Гц | -220В 50 Гц | 74 |
| Линейным напряжением от собственной силовой цепи | -380B 50 Гц | -380B 50 Гц | 77 |
| От независимого источника | -380B 50 Гц | -110B 50 Гц | 73 |
| -220B 50 Гц | 74 | ||
