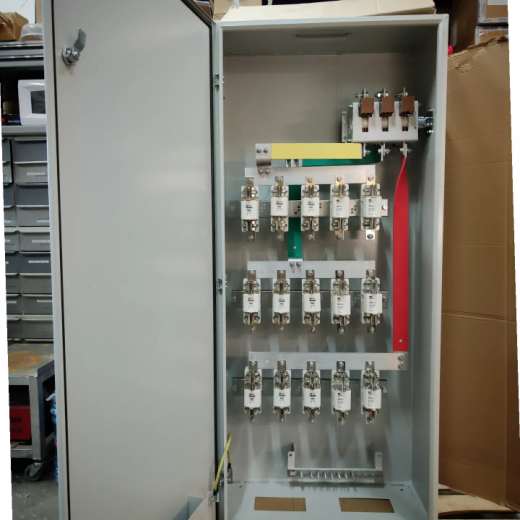

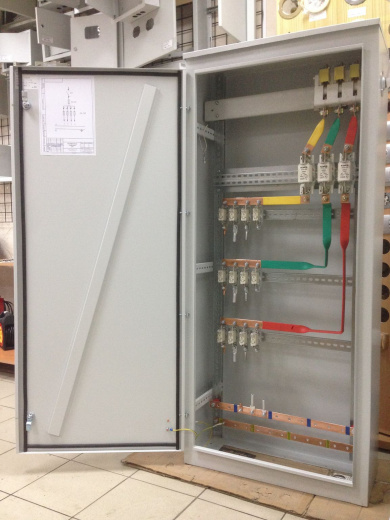

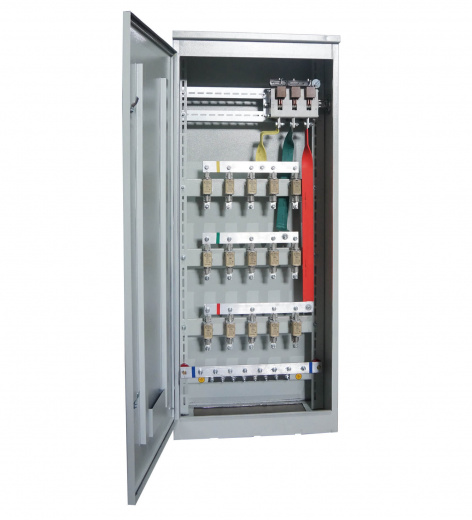

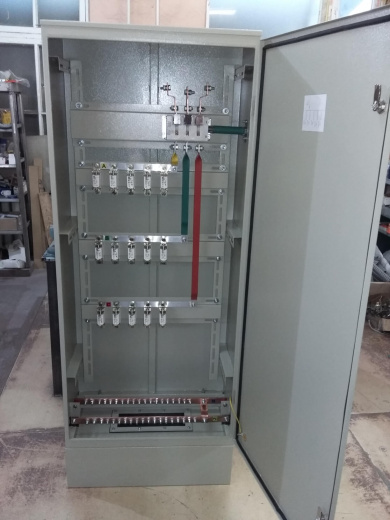

Распределительные силовые шкафы ШРС-1 и ШР-11 предназначены для приема и распределения электрической энергии.
|
Номинальное напряжение изоляции, B
|
660 |
|
Климатическое исполнение no ГОСТ 15150-69
|
У2, УЗ, УХЛЗ |
|
Вид системы заземления (нулевой рабочий и защитный проводники объединены)
|
TN-C(S) |
|
Номинальное напряжение, В
|
380 |
|
Номинальная частота, Гц
|
50 |
|
Выдерживаемый ударный ток при ном. токе шкафа 250 A
|
не менее 10 кА |
|
Выдерживаемый ударный ток при ном. токе шкафа 400 A
|
не менее 25 кА |
|
Степень защиты по ГОСТ 14254-96
|
IР22 (IР00 co стороны днища) и IР54 (IР00 co стороны днища) |
Шкафы распределительные силовые серии ШРС-1 и ШР-11 нужны для размещения электротехнического оборудования по типу автоматов автоматического отключения тока, ручных рубильников, предохранителей, трансформаторов. Также выполняют защитную функцию, предотвращают несанкционированный доступ. Устанавливаются в частных и многоквартирных домах, в офисных пространствах, небольших торговых центрах, других социальных объектов. Производство осуществляется в соответствии ГОСТ 32397-2013 года издания. В государственном стандарте регламентированы геометрические размеры, защитные качества, рекомендации к установке.
Конструкция и используемые материалы
Распределительные силовые шкафы серии ШРС-1 и ШР-11 обладают следующими конструктивными элементами - каркас короб из конструкционной стали толщиной 1 мм с покрытием краской для предотвращения коррозионных процессов, дверка на петлях из нержавеющей стали с замковым механизмом и ручкой для удобства открывания, резиновая прокладка меж корпусом и дверкой для исключения попадания пыли во внутреннее пространство, планки из полимера по типу ПВД или ПВХ для закрепления электротехнических компонентов, анкерная система крепежа.
Монтаж
В несущей поверхности сверлятся отверстия, вставляются анкеры, осуществляется навес шкафа. Далее устанавливают электротехническое оборудование. На последнем этапе осуществляют протяжку вводного и выводного кабеля.
Покупка
Закажите распределительные шкафы ШРС-1 и ШР-11 в компании Electros.pro.
Из достоинств обращения:
- высокое качество производства, подразумевает полное соответствие заявленным параметрам, изготовление из прочных и надежных материалов;
- невысокая цена;
- скорость производства.
Если у вас остались какие-либо вопросы, вы всегда можете связаться со специалистом для уточнения данных.
Назначение
Распределительные силовые шкафы ШРС-1 и ШР-11 предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями НПН2-60 (до 63A), ПН2-100 (до 100 A), ПН2-250 (до 250 A), ПН2-400 (до 400A).
Ввод и вывод проводов и кабелей предусмотрены снизу и сверху шкафа.
Выдерживаемый ударный ток:
- при ном. токе шкафа 250 А - не менее 10 кА;
- при ном. токе шкафа 400 А - не менее 25 кА. Силовые шкафы ШР-11 в отличие от шкафов ШРС-1 имеют дополнительные возможности для применения.
Так, в шкафах ШР-11-73512 - ШР-11-73517 на вводе установлены предохранители ПН2-400,
а в шкафах ШР-11-73518 - ШР-11-73523 предусмотрены два ввода.
В остальном конструкция и схемы шкафов идентичны.
Изготавливаются по ТУ 3434-006-39006326-02.
Условия эксплуатации
- высота над уровнем моря — нe более 2000 м;
- в климатическое исполнение УXЛ4 по ГОСТ 15150-69, при этом:

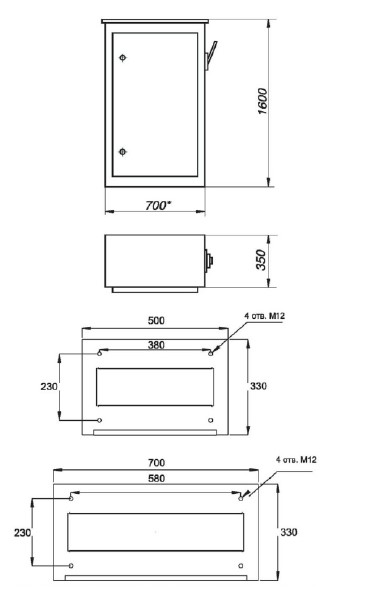

Конструкция
Шкаф представляет собой металлический корпус бескаркасной конструкции, в котором устанавливается вводной рубильник или 230, 330 переключатель типа BP32, на отходящих линиях - предохранители типа HMH2-60, MH2-100, ПН2-250, ПН2-400.
Каждая фаза рубильника соединяется при помощи алюминиевой шины с блоком предохранителей.
В нижней части устройства расположены изолированные от корпуса шина (N) для подключения нулевых рабочих проводников и шина (РЕ) для подключения защитных проводников, которая электрически связана с металлоконструкцией шкафа.
Конструкция шкафов обеспечивает установку шкафа на полу в электропомещениях. Ввод питающих и вывод отходящих проводников предусматривается как сверху (через съемную крышку), так и снизу.
Внутреннее разделение между блоками ввода и распределения отсутствует, что соответствует разделению вида 1 согласно ГОСТ P51321.1-2000.
