Пункты распределительные ПР-11

Пункты распределительные ПР-11 используются для распределения электроэнергии (разветвление входной линии на несколько отходящих) в системах электроснабжения промышленных объектов и защиты электроустановок от сверхтоков в сетях переменного напряжения до 660 В при частоте 50 Гц при перегрузках и коротких замыканиях, а также для нечастых (не более 6 раз в час) ручных коммутаций, протекции потребителей от поражения электротоком.

Конструкция

Пункты распределительные ПР-11 изготавливаются в следующих конструктивных исполнениях по способу монтажа:

1. Навесном - устанавливаемые на стене.
2. Напольном - устанавливаемые на полу.
3. Утопленном - встраиваемые в нишу в стене.

Предлагаются ПР11 в исполнении IP21 или IP54 со степенью защиты по стандарту ГОСТ 14254.

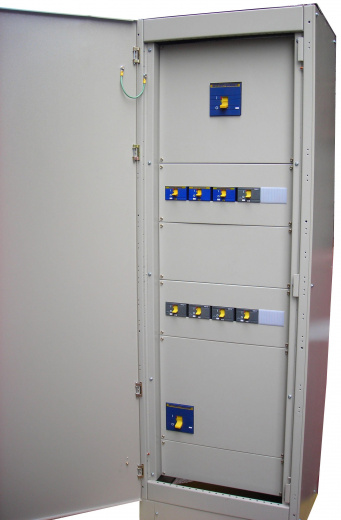

Общий вид пунктов распределения

Пункты распределительные ПР-11 - это металлические электрошкафы, на горизонтальных профилях которых устанавливается коммутационно-защитная аппаратура. Конструкция представляет собой бескаркасный корпус, который закрывается одностворчатой дверью с замком. Закрепленная к шкафу при помощи четырех зажимов фальш-панель служит защитой от прикосновения к токопроводящим элементам при открытой двери. Шкаф производится с односторонним доступом (задняя стенка шкафа является несъемной).

Аппаратура, которая устанавливается в пунктах:

1. Вводный выключатель.
2. Отходящие выключатели (однополюсные и трехполюсные).

Линия электрического питания подключается к вводному аппарату или вводному зажиму. Отходящие линии - к соответствующим автоматическим выключателям. Возможна дополнительная установка нулевой рабочей шины нейтрали N (для систем заземления) и нулевой защитной шины PE. На отходящих линиях ПР11 часто устанавливают фидерные аппараты на DIN рейку.

Для защиты оболочки IP54 конструкция шкафа допускает расположение питающих и отходящих линий в любой комбинации, как сверху, так и снизу с помощью сальников. Вводный выключатель щита ПР11 соединяется с выключателем на отходящих линиях с помощью гибких алюминиевых или медных проводников.

Изготовление пунктов ПР11

Компания Electros.pro занимается изготовлением пунктов и щитов с применением нестандартных схем или схем заказчика. По требованию потребителя или согласно проектной документации они могут комплектоваться коммутационным оборудованием различных брендов, серий и модификаций. Возможно производство электрошкафов с вольтметром и комплектация их сальниками.

Проект конструкции щита разрабатывается на основе всех пожеланий заказчика и в соответствии с правилами эксплуатации энергетических установок. Изготовление ПР11 осуществляется в соответствии со всеми правилами и стандартами, согласно вашего технического задания, отправленного нам любым из каналов связи. При заказе оговариваются количество устанавливаемых в шкафу автоматических выключателей, их марка, параметры и другие электрические параметры. Также заказчиком определяются предельные размеры корпуса, наличие дополнительной аппаратуры, материал шин и фальш-панели и пр. Все изделия поставляются полностью укомплектовываются и готовы к эксплуатации.

Назначение и область применения

Распределительные пункты ПP11 предназначены для распределения электрической энергии, защиты электрических установок напряжением до 660 В переменного тока частотой 50 и 60 Гц.

Пункты распределительные обеспечивают защиту от перегрузок и коротких замыканий и используются для нечастых (до трех включений в час) оперативных коммутаций электрических цепей и пусков асинхронных двигателей.

Распределительные пункты ПP11 предназначены для распределения электрической энергии, защиты электрических установок напряжением до 660 B переменного тока частотой 50 и 60 Гц.

Шкафы используются в распределительных электросетях, как в четырехпроводном, так и в пятипроводном исполнениях (РЕN или РЕ и N).

Условия эксплуатации шкафов степени защиты Р21С должны соответствовать климатическому исполнению У категории размещения 3 по ГОСТ 15150 и ГОСТ 15543.1.

Условия эксплуатации шкафов степени защиты IР54 должны соответствовать климатическому исполнению У категории размещения 2 и 3.

Шкафы со степенью защиты IР21С исполнения Y3 пригодны для эксплуатации в условиях УХЛ4.

Шкафы со степенью защиты IР54:

• исполнения Y2 пригодны для эксплуатации в условиях УХЛ2;
• исполнения УЗ пригодны для эксплуатации в условиях УХЛЗ, УХЛ5.

Пункт распределительный ПР11 классифицируется по номинальному току вводного аппарата, электрическим схемам, исполнению (в нишу, настенный, напольный).

Примечание:

Пункты распределительные ПР11 могут комплектоваться автоматами различных серий и модификаций, а также‚ по желанию заказчика, в них может быть установлена дополнительная аппаратура (УЗО, дифференциальные автоматы, рубильники и т.д.), что может быть отражено в наименовании шкафа.

При заказе щитов серии ПР11 заказчикам необходимо уточнять Iн.расц. вводного и распределительных аппаратов.

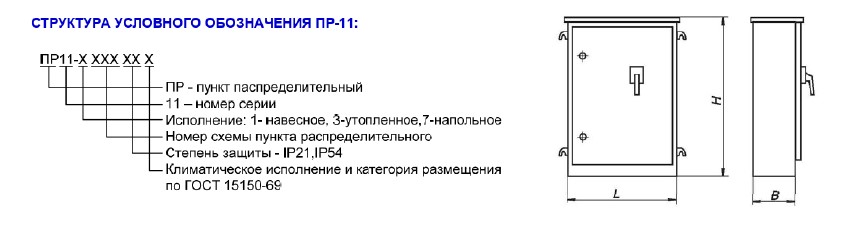

Типоисполнение шкафов:

• ПР11-10XX - утопленное;
• ПР11—30ХХ - навесное;
• ПР11-70XX - напольное.

Условия эксплуатации

• высота над уровнем моря — не более 2000 м, при высоте более 1000 м номинальные токи шкафов с вводными выключателями типа A3700 снижаются на 10%;
• температура окружающего воздуха для климатических исполнений:

  У1, УЗ — от минус 45°C до плюс 40°С;

  T1, T3 — от минус 10°С до плюс 45°C;

  УХЛЗ — от минус 60°С до плюс 40°С;

• окружающая среда — нормальная, невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
• рабочее положение в пространстве с допустимым отклонением от вертикали до 5°С в любую сторону;
• степень защиты при открытых дверях для всех исполнений IP21, при закрытых дверях — IP21, IP54 по ГОСТ 14254-96.

Шкафы комплектуются:

Номинальный ток шкафа и выключателей на отходящих линиях снижается на 10% в шкафах со степенью защиты оболочки 1Р21.

Конструкция

Шкафы по исполнению конструкции изготавливаются в оболочках напольного, навесного и утопленного исполнений, с вводными зажимами или аппаратом на вводе.

Шкафы серии ПР11Д комплектуются:

• вводными выключателями серии ВА51, ВА04, BA52, BA57 токоограничивающими либо нетокоограничивающими с электромагнитным и тепловым расцепителем или вводным рубильником серии BP32 с боковым приводом;
• выключателями на отходящих линиях серии AE20 с тепловым и электромагнитным расцепителем на номинальные токи от 10 до 63 А - AE2040, 80 и 100 А - АЕ2056‚ от 16 до 250A - BA5135 (BA5735, ВА0436).

Шкафы серии ПР11Д комплектуются:

• вводными выключателями серии BA5135 (BA5735, ВА0436) токоограничивающими либо нетокоограничивающими с электромагнитным и тепловым расцепителем;
• на отходящих линиях: однофазными, трёхфазными автоматическими выключателями (производства ABB, F&G, СЕ, SEZ и др.) и/или устройствами защитного отключения (УЗО) на номинальные токи от 6 до 100 А.

Шкаф состоит из оболочки бескаркасной конструкции, сверху и снизу закрытой съемными люками. Дверь запирается замком. В шкафах со степенью защиты 1Р54 дверь, нижний и верхний люки уплотнены резиновым шнуром. В оболочку устанавливается рама шасси с набором автоматических выключателей. Электрические соединения внутри шкафа выполнены с помощью медной шины. Шкаф имеет нулевую шину с зажимами для присоединения нулевых жил подходящих и отходящих линий. Конструкция шкафа обеспечивает ввод и вывод питающих и отходящих линий как сверху, так и снизу в любой комбинации через съемные люки. Управление вводным и фидерными выключателями для шкафов всех исполнений осуществляется при открытой двери. Для безопасности обслуживающего персонала под дверью имеется защитное обрамление. На внутренней стороне двери шкафа находится электрическая схема. Монтаж шкафов навесного исполнения универсален и осуществляется как с помощью крепёжных кронштейнов, так и с помощью анкеров, укрепляемых через отверстие в задней панели оболочки.

Шкаф поставляется готовым к эксплуатации.

Другие технические характеристики

Степень защиты шкафов согласно ГОСТ14254-96:

• при открытых дверях: для всех исполнений - 1Р20;
• при закрытых дверях:

  • для утопленного исполнения - 1Р21;
  • для напольного и навесного исполнений - IP21 и IP54.

  Номинальный ток шкафа и выключателей на отходящих линиях снижается на 15% при степени защиты оболочки 1Р54.

  Группа условий эксплуатации в части воздействий механических факторов внешней среды M2 по ГОСТ 17516.1-90.

  Шкафы предназначены для работы в следующих условиях (по ГОСТ 15150-69):

  • по воздействию климатических факторов внешней среды в макроклиматических районах с умеренным климатом (исполнение У) категории размещения 3.1, 3, т.е. в закрытом помещении с естественной или искусственной вентиляцией, а также в помещении с повышенной влажностью;
  • по коррозионной стойкости: B атмосфере промышленных объектов, шкафы со степенью защиты IP54 климатического исполнения У.
  • высота над уровнем моря не более 2000 м, при высоте более 1000 м номинальный рабочий ток шкафа должен быть снижен на 10%.

  Требования безопасности соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 22789-94, а также требованиям "ПУЭ", "Правил технической эксплуатации электроустановок потребителя", утверждённых Минэнерго.

  Требования пожарной безопасности соответствуют ГОСТ 12.1.004-85.
